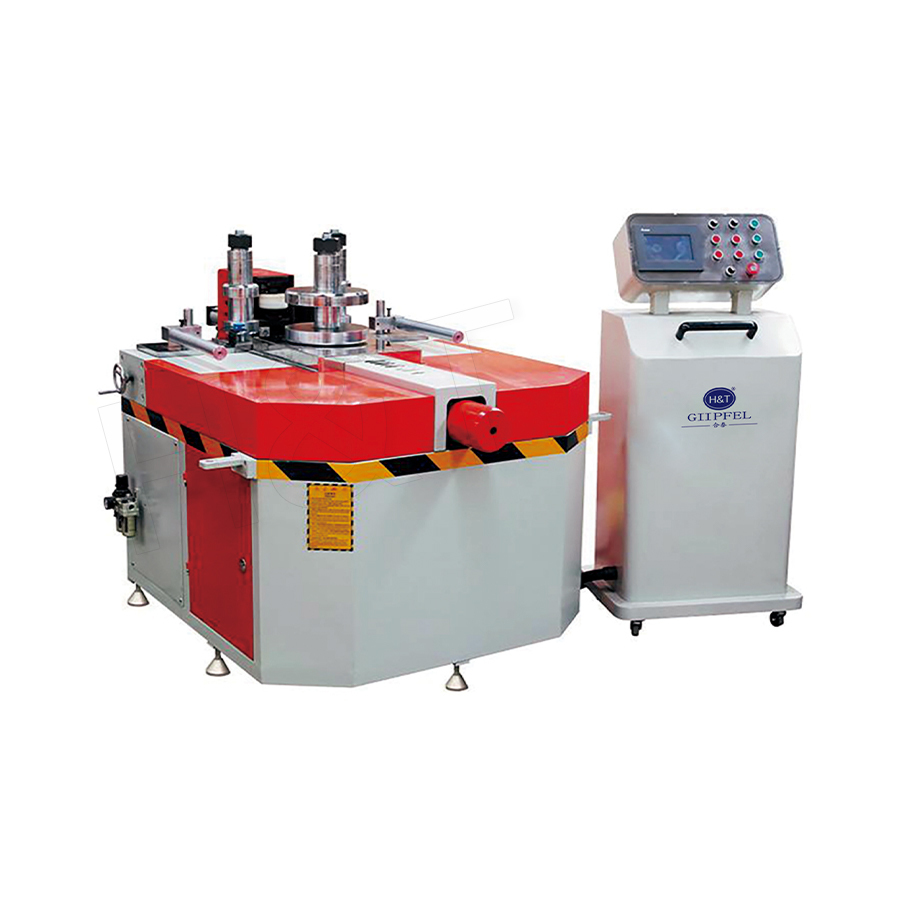

3D-Rollbiegemaschine ist ein CNC-gesteuerter Metallumformprozess, bei dem drei oder mehr unabhängig voneinander verstellbare Walzen verwendet werden, um Metallprofile, Rohre oder Platten kontinuierlich in komplexe gekrümmte Geometrien im dreidimensionalen Raum zu biegen. Im Gegensatz zum herkömmlichen 2D-Rollbiegen, bei dem einfache Kreisbögen in einer einzigen Ebene erzeugt werden, steuert die 3D-Rollbiegemaschine gleichzeitig die Krümmung des Werkstücks in X-, Y- und Z-Richtung und ermöglicht so die Herstellung räumlicher Kurven wie Spiralen, zusammengesetzte Bögen, Ellipsen, Parabeln und frei geformte 3D-Pfade.
Die drei Rollen fungieren als progressives Verformungssystem: Während das Werkstück zwischen ihnen hindurchgeführt wird, wird die Position jeder Rolle durch CNC-gesteuerte Servoantriebe unabhängig angepasst, wodurch eine lokalisierte plastische Verformung erzeugt wird, die den Querschnitt in die gewünschte gekrümmte Bahn biegt. Wiederholgenauigkeit der CNC-Rollenpositionierung ca. 0,01 mm ermöglicht die Herstellung komplexer Architektur-, Luft- und Raumfahrt- sowie Strukturbauteile, die mit manuellen oder 2D-Rollbiegegeräten nicht möglich wären.
So funktioniert die 3D-Rollbiegemaschine
Das Drei-Walzen-Umformprinzip
Bei einer standardmäßigen Drei-Rollen-Konfiguration dienen zwei Rollen als Stütz-/Antriebsrollen (fest oder in der Position verstellbar) und eine Rolle ist die Biegerolle (vertikal verstellbar). Während das Werkstück zwischen den Rollen hindurchläuft, bestimmt die vertikale Verschiebung der Biegerolle den lokalen Krümmungsradius am Kontaktpunkt. Indem diese Verschiebung beim Durchführen des Profils kontinuierlich variiert wird, kann über die gesamte Länge des Werkstücks eine Kurve mit kontinuierlich variablem Radius anstelle eines Bogens mit festem Radius erzeugt werden.
3D-Raumformung
Für eine echte 3D-Kurvenproduktion ist die Rollenbaugruppe auf einem System montiert, das auch eine seitliche (Y-Achse) und rotatorische (Drehung) Einstellung des Rollenkontaktpunkts beim Durchführen des Profils ermöglicht. Dadurch kann sich die Biegerichtung entlang der Werkstücklänge kontinuierlich ändern, wodurch spiralförmige, zusammengesetzt gekrümmte und räumlich verdrehte Formen entstehen. Das CNC-System interpoliert alle Rollenachsen gleichzeitig und übersetzt die 3D-Sollkurvengeometrie in einen koordinierten mehrachsigen Rollenbewegungsablauf.
Biegen in mehreren Durchgängen für enge Radien
Für Radien, die enger sind, als in einem einzigen Durchgang erreicht werden können (typischerweise R/Abschnittshöhen-Verhältnisse von weniger als 5:1 für Strukturabschnitte), führt das CNC-Programm mehrere Durchgänge mit schrittweise zunehmender Rollenverschiebung aus und biegt das Profil schrittweise auf den Zielradius, ohne das Material zu überbeanspruchen. Die Anzahl der erforderlichen Durchgänge hängt von der Duktilität des Materials und dem Zielradius ab; Aluminiumprofile können erforderlich sein 3–5 Durchgänge , während weichere Metalle das Ziel in 1–2 Durchgängen erreichen können.
Wichtige technische Vorteile
Hohe Wiederholgenauigkeit und CNC-Präzision
Durch die servogesteuerte Rollenpositionierung mit Encoder-Feedback wird eine Wiederholgenauigkeit der Rollenposition erreicht 0,01 mm , was einer Radiuskonstanz von besser als ±0,5 % über die gesamte Profillänge entspricht. Diese Präzision ist von entscheidender Bedeutung für architektonische Strukturen, bei denen identische gekrümmte Komponenten mit gleichmäßigen Verbindungsabständen zusammengebaut werden müssen, und für Rahmen in der Luft- und Raumfahrt, bei denen Kurvenabweichungen die aerodynamische Leistung beeinträchtigen.
Geringe Eigenspannung und Dimensionsstabilität
Weil 3D-Rollbiegemaschine Verteilt die Biegeverformung allmählich und progressiv über die Profillänge – anstatt sie an einem einzigen Punkt wie beim Pressbiegen anzuwenden – ist die Restspannungsverteilung im fertigen Teil gleichmäßiger und von geringerer Größe. Dies führt zu einer besseren Dimensionsstabilität im Laufe der Zeit, einer geringeren Rückfederung nach der Umformung und einem geringeren Risiko einer verzögerten Verformung bei nachfolgenden Schweiß- oder Beschichtungsvorgängen.
Große Auswahl an Profiltypen und -größen
3D-Rollbiegemaschinen eignen sich für einen breiten Querschnitt von Struktur- und Architekturprofilen, indem sie die Rollen mit profilangepassten Rillen oder flachen Oberflächen ausstatten:
- Rundrohre und Rohre (Ø20 mm bis Ø500 mm)
- Quadratische und rechteckige Hohlprofile (20×20 bis 400×200 mm)
- Winkelstahl (L30×30 bis L200×200 mm)
- Kanalstahl (U-/C-Profile, bis C300)
- H-Träger und I-Träger (bis HEA 300 und schwerer bei großen Maschinen)
- Kundenspezifische Aluminium-Strangpressprofile (T-Profile, Z-Profile, Vorhangfassadenprofile)
- Flache Platte (zum Vorformen von Kegel- und Klöpperböden)
Automatisierung und integrierte Messung
Fortschrittliche 3D-Rollbiegemaschinensysteme integrieren Online-Radiusmessungen – mithilfe von Laser-Abstandssensoren oder Encoder-basierten Krümmungsrechnern – die Kurvengeometriedaten in Echtzeit an die CNC-Steuerung zurückgeben. Das System passt die Rollenpositionen automatisch an, um Abweichungen zwischen dem tatsächlichen und dem Zielradius während des Durchgangs zu korrigieren, ohne die Maschine anzuhalten. Diese geschlossene Radiussteuerung reduziert die Ausschussrate bei komplexen Profilen 5–15 % (offener Regelkreis) zu unter 1 % .
Vergleich: 3D-Rollbiegemaschine vs. andere Biegemethoden für Profile
| Kriterium | 3D-Rollbiegemaschine | Streckbiegen | Drücken Sie auf Biegen |
|---|---|---|---|
| 3D-Raumkurven | Ja (native Fähigkeit) | Begrenzt (chipbeschränkt) | Nein |
| Kurven mit variablem Radius | Ja (kontinuierlich) | Begrenzt | Nein |
| Maximale Profilgröße | Groß (HEA 300) | Groß | Mittel |
| Rückfederungskontrolle | Gut (geschlossener Regelkreis) | Ausgezeichnet (<0,5°) | Mäßig |
| Werkzeugkosten pro Profil | Niedrig (Rollenrillensätze) | Hoch (benutzerdefinierte Matrize pro Radius) | Mittel |
| Am besten für | Komplexe 3D-Kurven, variables R | Lange, gleichmäßige Bögen, geringe Rückfederung | Kurze, diskrete Kurven |
Branchenanwendungen der 3D-Rollbiegemaschine
Architektur- und Baukonstruktion
3D-Rollbiegemaschine ist die Haupttechnologie zur Herstellung gebogener Stahlkonstruktionselemente in Gebäuden mit großer Spannweite, Stadiondächern, Dächern von Flughafenterminals und Fußgängerbrücken. Strukturelle I-Träger, Hohlprofile und Kanalprofile, die zu spiralförmigen oder zusammengesetzten Kurvengeometrien gebogen sind, werden häufig in Treppenhäusern, gebogenen Handläufen und Raumrahmenknoten verwendet, bei denen die Kurve im 3D-Raum ihre Richtung ändert.
Rahmen für Automobile und Schienenfahrzeuge
Dachbögen, Fenstereinfassungen und karosserieseitige Strukturschienen für Busse, Eisenbahnwaggons und Sonderfahrzeuge folgen komplexen 3D-Kurvenpfaden, die sich an die äußere Designoberfläche des Fahrzeugs anpassen. Die 3D-Rollbiegemaschine stellt diese gebogenen Strukturelemente aus Aluminiumstrangpressprofilen oder Stahlhohlprofilen in einem einzigen Maschinendurchgang her, mit einer Radiusgenauigkeit, die für die direkte Montage in den Fahrzeugrahmen ohne zusätzliche Montagearbeiten ausreicht.
Schiffbau und Offshore-Strukturen
Schiffsrumpfrahmen, gebogene Deckträger und Rohrbögen in Oberseitenstrukturen von Offshore-Plattformen erfordern das Biegen schwerer Stahlprofile mit großem Radius. 3D-Rollbiegemaschinen für den Schiffbau können Abschnitte bis zu bearbeiten 600 mm × 300 mm Mit Wandstärken von bis zu 30 mm liefern sie die für die Schiffsrumpfgeometrie erforderlichen Verbundkurven ohne die mit dem Wärmebiegen verbundene thermische Verformung.
Solar- und Energiestrukturen
Gebogene Montageschienen für Solarpanel-Arrays auf gekrümmten Dächern oder Gebäudefassaden, Gondelrahmen von Windkraftanlagen und Strukturelemente für Gehäuse von Energiespeichersystemen profitieren alle von der Fähigkeit der 3D-Rollbiegemaschine, leichte, präzise gebogene Aluminiumprofile herzustellen, die sich an komplexe architektonische oder technische Oberflächengeometrien anpassen.
Häufige Fragen zur 3D-Rollbiegemaschine
Wie wird eine 3D-Kurve in die Maschine programmiert?
Die Ziel-3D-Kurvengeometrie wird normalerweise als Punktwolke, Spline oder NURBS-Kurve in einem 3D-CAD-Modell definiert. Die Offline-Programmiersoftware importiert diese Geometrie, diskretisiert die Kurve in Rollenpositionsbefehlen in definierten Vorschubinkrementintervallen, wendet eine Rückfederungskompensation an und generiert das mehrachsige CNC-Programm. Das Programm kann vor der ersten physischen Biegung durch Simulation validiert werden, wodurch der Ausschuss beim ersten Artikel bei komplexen Geometrien reduziert wird.
Was ist der minimal erreichbare Biegeradius für Strukturabschnitte?
Für ein standardmäßiges quadratisches Hohlprofil aus Baustahl (z. B. RHS 100×100×5 mm) beträgt der minimal erreichbare Biegeradius durch Kaltwalzen ungefähr 8–12× die Abschnittshöhe (800–1.200 mm Mittellinienradius) ohne nennenswerte Querschnittsverzerrung. Engere Radien erfordern mehrere Durchgänge mit dazwischenliegender Wärmebehandlung oder den Einsatz des dornunterstützten Walzens, das auf Spezialmaschinen verfügbar ist.
Kommt es bei der 3D-Rollbiegemaschine zu einer Querschnittsverzerrung (Ovalisierung)?
Ja, ein gewisses Maß an Querschnittsovalisierung oder Flanschverzerrung ist beim Walzenbiegen inhärent. Bei runden Rohren ist die Ovalisierung an der Biegung typischerweise auf begrenzt 3–8 % des nominalen Außendurchmessers wenn der Biegeradius größer als 10× OD ist. Bei quadratischen und rechteckigen Profilen kann die seitliche Ausbuchtung am Außenradius durch profilangepasste Rollenrillen kontrolliert werden, die alle vier Seiten beim Biegen unterstützen. Bei I-Trägern und Kanälen wird ein Knicken der Bahn verhindert, indem die Geschwindigkeit und der Druck der Biegewalze angepasst werden, um kontrollierte Verformungsraten aufrechtzuerhalten.
