CNC-Rohrbiegemaschine bezieht sich auf den Prozess der Verwendung von CNC-Technologie (Computer Numerical Control), um Metallrohre und Leitungen präzise in vordefinierte Winkel, Radien und geometrische Formen mit mehreren Ebenen zu biegen. Eine CNC-Rohrbiegemaschine integriert ein vollständiges Servoantriebssystem mit präzisen mechanischen Strukturen – einschließlich Biegematrizen, Klemmmatrizen, Druckmatrizen, Dornen und Wischermatrizen – die alle in Echtzeit von der CNC-Steuerung koordiniert werden, um komplexe Biegesequenzen automatisch und wiederholbar auszuführen.
CNC-Rohrbiegemaschinen sind in modernen automatisierten Produktionslinien in der Automobilteile-, Schiffbau-, Energiepipeline-, Luft- und Raumfahrt- und Präzisionsinstrumentenindustrie unverzichtbar. Ihre Fähigkeit, komplexe 3D-Biegeprogramme mit mehreren Radien in einer einzigen Aufspannung auszuführen – ohne manuelles Umrüsten – macht sie zur Technologie der Wahl überall dort, wo Rohrgeometrie, Durchsatz und Qualitätskonsistenz von entscheidender Bedeutung sind.
Wie eine CNC-Rohrbiegemaschine funktioniert

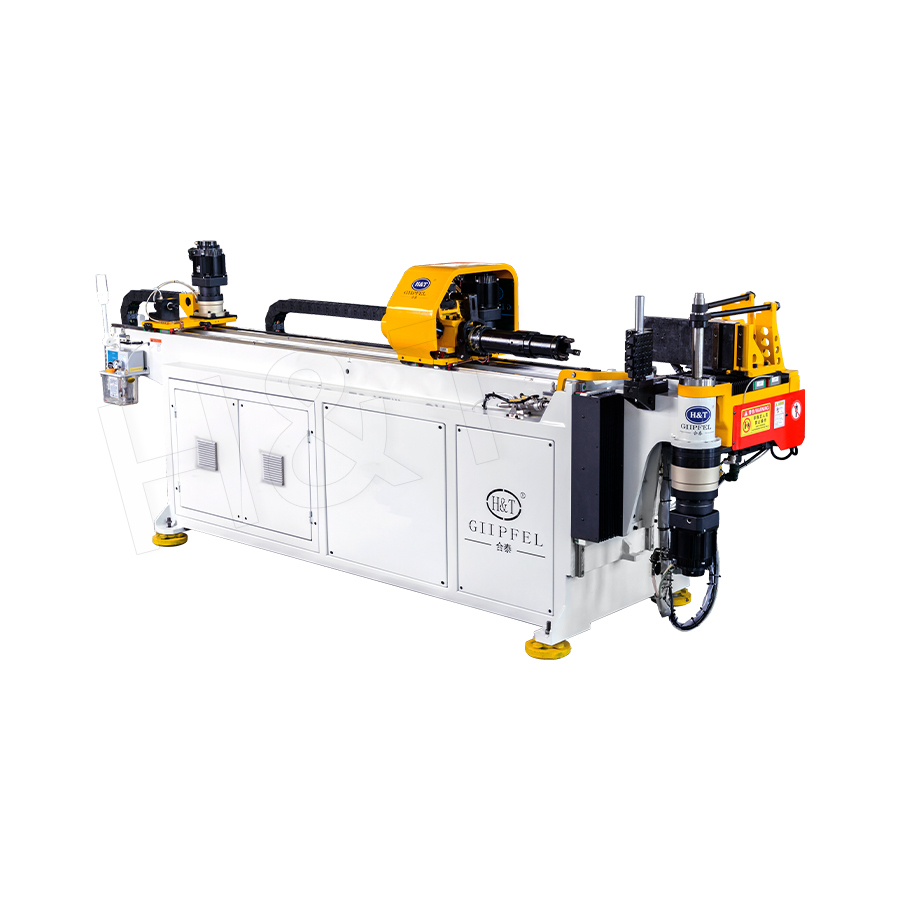

Die CNC-Rohrbiegemaschine Der Prozess wird durch eine koordinierte Abfolge servogesteuerter Achsen gesteuert. Für einen typischen Single-Head CNC-Rohrbiegemaschine Zu den gesteuerten Achsen gehören:
- Y-Achse (Wagenvorschub): Bewegt das Rohr entlang der Rohrlängsachse in die programmierte Biegeposition.
- B-Achse (Rohrrotation): Dreht das Rohr vor jeder Biegung in die richtige Winkelausrichtung und ermöglicht so 3D-Biegesequenzen in mehreren Ebenen, eine Schlüsselfunktion für Rohrbiegemaschinen Umgang mit komplexen Teilen.
- C-Achse (Biegewinkel): Treibt den Biegearm und die Matrize über den Zielbiegewinkel, wobei das CNC-System eine automatische Überbiegungskompensation durch Rückfederung vornimmt.
- Druckmatrizen- und Spannmatrizenachsen: Wenden Sie beim Biegen eine kontrollierte Klemm- und Axialkraft an, um die Wandverdünnung zu bewältigen und Faltenbildung zu verhindern und so die Qualität beider zu gewährleisten CNC-Rohrbiegemaschines und andere Rohrformungstechnologien.
- Dornachse: Positioniert den Innendorn so, dass er die Rohrbohrung an der Biegestelle stützt und ein Zusammenfallen bei Biegungen mit engem Radius verhindert, was besonders wichtig ist Rohrbiegemaschinen für empfindliche oder Hochdruckrohre.
Die CNC controller executes the full bend sequence—Y, B, C, clamp, pressure die, mandrel—simultaneously and in synchronization, completing each bend in as little as 3–8 Sekunden . Beispielsweise wird ein 10-Bogen-Bremsschlauch für Kraftfahrzeuge in der Regel in weniger als einem Jahr fertiggestellt 60 Sekunden Gesamtzykluszeit, was die Effizienz von demonstriert CNC-Rohrbiegemaschines in der Großserienproduktion.
Single-Stack- vs. Multi-Stack-Die-CNC-Rohrbiegemaschine
Eine der wichtigsten Konfigurationsentscheidungen in CNC-Rohrbiegemaschine ist die Anzahl der am Biegekopf montierten Matrizenstapel. Diese Wahl wirkt sich direkt auf die Zykluszeit pro Teil, die Werkzeugkosten und die Teilekomplexität aus, unabhängig davon, ob die Ausrüstung als Standardrohrsystem oder als spezielleres System verwendet wird Rohrbiegemaschine :
Single-Stack Die CNC-Rohrbiegemaschine
Bei einer Einzelstapelkonfiguration wird ein Biegestempel (ein Radius) am Biegekopf montiert. Dies ist die Standardkonfiguration für Teile, bei denen alle Biegungen den gleichen Radius haben oder bei denen das Produktionsvolumen die Investition in Multi-Stack-Werkzeuge nicht rechtfertigt. Single-Stack-Maschinen bieten die Vorteile der Einfachheit, geringerer Werkzeugkosten und einfacher Wartung. Sie werden häufig für Unterbodenrohre von Kraftfahrzeugen, Möbelrahmen und allgemeine Hydraulikleitungen verwendet, bei denen ein einziger Biegeradius alle Produktionsanforderungen abdeckt, einschließlich Anwendungen wie z CNC-Rohrbiegemaschine for automotive pipe Produktion.
Double-Stack-, Three-Stack- und Multi-Stack-Gesenk-CNC-Rohrbiegemaschine
Bei Multi-Stapel-Matrizenkonfigurationen werden zwei, drei oder mehr Matrizen mit unterschiedlichen Biegeradien auf einem gemeinsamen Revolver oder gestapelten Biegekopf montiert. Das CNC-System indexiert automatisch die richtige Matrize für jede Biegung, ohne dass der Bediener eingreifen muss. Dadurch entfällt die Neintwendigkeit, die Maschine anzuhalten und das Werkzeug zu wechseln, wenn ein Teil Biegungen mit unterschiedlichen Radien erfordert – ein entscheidender Vorteil bei komplexen Rohrbaugruppen, insbesondere bei der Handhabung von Materialien wie Edelstahl CNC-Rohrbiegemaschine for stainless steel pipe Anwendungen. Zu den wichtigsten Vorteilen gehören:
- Reduzierung der Zykluszeit: Durch den Wegfall manueller Werkzeugwechsel wird die Gesamtzykluszeit der Teile um reduziert 40–70 % bei Teilen mit mehreren Radien im Vergleich zu sequentiellen Einzelstapelaufbauten.
- Teilekomplexität: Ermöglicht die Produktion von Teilen mit 2–4 unterschiedlichen Biegeradien in einem einzigen Programmzyklus, wie z. B. komplexe Kraftstoffverteiler für Kraftfahrzeuge, Abgaskrümmer und Hydraulikleitungen für die Luft- und Raumfahrt.
- Unbemannte Produktion: Da auf der Maschine alle Radien verfügbar sind, ist in Kombination mit automatischen Beladesystemen eine vollautomatische, unbeaufsichtigte Produktion komplexer Teile möglich.
| Konfiguration | Biegeradien pro Setup | Am besten für | Werkzeugkosten |
|---|---|---|---|
| Single-Stack | 1 | Teile mit einem Radius, großes Volumen | Niedrig |
| Doppelt gestapelt | 2 | Automobilrohre, Baugruppen mit 2 Radien | Mittel |
| Dreistapelig | 3 | Komplexe Hydraulik-/Kraftstoffleitungen | Mittel-High |
| Multi-Stack (4) | 4 oder mehr | Luft- und Raumfahrt, Verteiler mit mehreren Radien | Hoch |
Hauptvorteile der CNC-Rohrbiegemaschine
Präzision und Wiederholbarkeit
Der vollständige Servoantrieb eliminiert Spiel und hydraulische Drift, die bei älteren Systemen üblich sind. Modern CNC-Rohrbieger Erzielen Sie eine Wiederholgenauigkeit des Biegewinkels von ±0,1° und Schlittenvorschublängengenauigkeit von ±0,2 mm – Ermöglicht die Annahme des ersten Artikels und eine stabile Produktion ohne Anpassungen während der Auflage. Dieses Maß an Konsistenz ist für Kfz-Bremsleitungen von entscheidender Bedeutung, bei denen die Ausrichtungstoleranzen bei der Montage im Zehntelmillimeterbereich gemessen werden.
Automatischer Rückfederungsausgleich
Die CNC controller stores material-specific springback coefficients and automatically over-bends each bend by the calculated amount, so the tube springs back to the exact target angle. This eliminates the manual trial-and-error required with NC or manual benders, reducing setup scrap by 60–80 % beim Wechseln von Materialien oder Wandstärken, eine Funktion, die häufig in fortgeschrittenen Anwendungen zu finden ist CNC-Rohrbieger .
Komplexe 3D-Teilefähigkeit
Bediener können 3D-Rohrgeometrie direkt aus CAD-Dateien (IGES, STEP) in die Offline-Programmiersoftware der Biegemaschine importieren. Die Software berechnet automatisch die Y-B-C-Biegefolge, prüft auf Werkzeugkollisionen und generiert das Maschinenprogramm – ohne manuelle Berechnungen aus dem Prozess. Teile mit bis zu 20 oder mehr Biegungen in mehreren Ebenen kann an einem einzigen Arbeitstag programmiert und getestet werden und nutzt dabei die Möglichkeiten eines modernen Systems voll aus CNC-Rohrbieger .
Integration mit automatisierten Produktionslinien
CNC-Biegemaschinen sind für die Integration in Roboter-Belade-/Entladesysteme, nachgeschaltete Endenformmaschinen und visionbasierte Prüfstationen konzipiert. Durch die Kommunikation über Standard-Industrieprotokolle (EtherCAT, PROFINET) kann der Bieger Produktionsaufträge von einem MES empfangen und tatsächliche Biegeparameter zur Rückverfolgbarkeit melden – unterstützend 100 % Rückverfolgbarkeit der Teile in der Automobil-Tier-1- und Luft- und Raumfahrt-Lieferkette erforderlich, unabhängig davon, ob a CNC-Rohrbieger oder ein CNC-Rohrbieger .
CNC-Rohrbiegemaschine vs. NC-Biegung vs. manuelles Biegen
| Funktion | CNC-Rohrbiegemaschine | NC-Biegen | Manuelles Biegen |
|---|---|---|---|
| Genauigkeit des Biegewinkels | ±0,1° | ±0,3–0,5° | ±1–3° |
| 3D-Mehrebenenbiegen | Ja (automatisch) | Begrenzt | Nein |
| Rückfederungskompensation | Automatisch | Halbautomatisch | Manueller Versuch |
| Multi-Stack-Die-Unterstützung | Ja | Selten | Nein |
| CAD-Programmimport | Ja (IGES/STEP) | Nein | Nein |
| Automatisierungsintegration | Voll | Teilweise | Neinne |
Anwendbare Materialien und Rohrspezifikationen
CNC-Rohrbiegemaschine Maschinen können ein breites Spektrum an Materialien verarbeiten, sofern die Spannkraft, das Biegemoment und die Werkzeugausstattung der Maschine auf die Materialeigenschaften abgestimmt sind. In vielen modernen Fabriken ist eine automatische CNC-Rohrbiegemaschine verbessert die Konsistenz und Produktivität bei verschiedenen Materialtypen weiter:
- Kohlenstoffstahl und niedriglegierter Stahl: Die most common substrate. Good formability for wall thickness-to-OD ratios above 1:30. Standard carbide-insert tooling provides long service life.
- Edelstahl (304, 316L): Eine höhere Rückfederungs- und Kaltverfestigungsrate erfordert eine stärkere Überbiegungskompensation und leistungsstärkere Werkzeuge. Biegeradien sollten mindestens sein 2× Rohraußendurchmesser um Oberflächenrisse zu vermeiden.
- Aluminiumlegierungen (6061, 6063): Für das Biegen mit engem Radius ist ein Glühen auf den T0-Zustand erforderlich. Niedrigere Umformkräfte ermöglichen höhere Biegegeschwindigkeiten und verkürzen die Zykluszeit 20–30 % im Vergleich zu Stahl mit dem gleichen Außendurchmesser.
- Kupfer und Messing: Die hervorragende Duktilität ermöglicht enge Biegungen (R/D bis zu 1,0) ohne Dornunterstützung in dünnwandigen Konfigurationen. Wird häufig beim Biegen von Rohren in der Heizungs-, Lüftungs- und Klimatechnik sowie in der Kältetechnik eingesetzt.
- Titan: Erfordert spezielle Werkzeugmaterialien, Schmierung und kontrollierte Biegegeschwindigkeit. Für Biegungen mit engem Radius bei Titan der Güteklasse 9 ist manchmal eine Warmumformung bei 200–300 °C erforderlich.
Typische CNC-Einkopfbiegemaschinen verarbeiten Rohraußendurchmesser von Ø6 mm bis Ø130 mm , mit Wandstärken von 0,5 mm bis 10 mm, abhängig von Maschinenrahmengröße und Antriebsleistung. Viele weltweite Käufer beziehen Geräte wie z CNC-Rohrbiegemaschine Lösungen, die Leistung und Kosteneffizienz in Einklang bringen.
Industrieanwendungen von CNC-Rohrbiegemaschinen
Automobilbau
Ein typischer Personenkraftwagen enthält 15–40 gebogene Rohrbaugruppen in Brems-, Kraftstoff-, Getriebekühlungs-, Servolenkungs- und Klimaanlagen. CNC-Rohrbiegemaschinenlinien mit Mehrstockwerkzeugen und integrierter Endenformung – oft konfiguriert als automatische CNC-Rohrbiegemaschines – Produzieren Sie diese Komponenten mit Geschwindigkeiten von 400–1.200 Montagen pro Schicht mit vollständiger Rückverfolgbarkeit auf Umformparameter.
Luft- und Raumfahrt und Verteidigung
Hydraulikleitungen in Flugzeugen arbeiten in extremen Temperaturbereichen mit bis zu 5.000 PSI. Das CNC-Drehen und Biegen von Titan- und Edelstahlrohren muss den AS9100-Qualitätsstandards entsprechen, wobei jedem Teil eine eindeutige Seriennummer zugewiesen wird, die mit seinem Biegeprogramm, Bediener, Materiallos und Prüfprotokoll verknüpft ist.
Energiepipelines und Schiffbau
Offshore-Plattformen, LNG-Schiffe und industrielle Prozessanlagen erfordern Rohrbögen mit großem Durchmesser in Hochdruckrohrsystemen. CNC-Biegemaschinen für dickwandige Rohre (Außendurchmesser bis zu 168 mm, Wandstärke bis zu 16 mm) liefern die präzisen Biegewinkel und neutralen Achsenpositionen, die für die Berechnung der Rohrspannung und die Einhaltung isometrischer Zeichnungen erforderlich sind. Bei vielen Projekten werden Geräte von verwendet CNC-Rohrbiegemaschine Hersteller.
Häufige Fragen zur CNC-Rohrbiegemaschine
Wie wird aus einem 3D-CAD-Modell ein CNC-Rohrbiegemaschinenprogramm generiert?
Die 3D tube centerline geometry is exported from CAD software as an IGES or STEP file and imported into the bending machine's offline programming software. The software extracts the Y (feed), B (rotation), and C (bend angle) values for each bend, applies material-specific springback compensation, performs collision simulation between the tube and tooling, and outputs the machine program. First-article setup time is typically reduced to unter 30 Minuten für ein Teil mit 10 Biegungen mithilfe dieses Arbeitsablaufs.
Was führt zu inkonsistenten Biegewinkeln bei einer CNC-Biegemaschine und wie wird das korrigiert?
Die most common causes are material springback variation (different material heats having slightly different yield strengths), worn tooling (increased clearances), or clamp/pressure die force drift. Modern CNC systems address this by storing material-specific springback databases, using encoder feedback to verify actual bend angles, and automatically updating the springback correction parameter after each part if an inline angle gauge is integrated.
Wie viele Chipstapel benötige ich für meine Anwendung?
Wenn alle Biegungen an allen Teilen, die Ihre Maschine herstellen wird, den gleichen Radius haben, ist eine Einzelstapelmatrize ausreichend. Wenn Teile zwei unterschiedliche Radien erfordern, ist eine Doppelstapelung die kostengünstigste Lösung. Bei drei oder mehr Radien oder bei häufigem Produktwechsel bei vielen Teilenummern minimiert eine Konfiguration mit drei oder mehreren Stapeln die Ausfallzeit beim Wechsel und maximiert die Maschinenauslastung.
Welcher minimale Biegeradius kann mit einer CNC-Biegevorrichtung erreicht werden?
Mit einem Dorn, einer Wischermatrize und Boost-Biegen (axiale Rohrkompression beim Biegen) können Mittellinienradien von gebogen werden 1,0–1,5× Rohraußendurchmesser sind auf Kohlenstoffstahl und Kupfer erreichbar. Für Edelstahl und Aluminium ist in der Regel ein Minimum erforderlich 2× AD um Oberflächenrisse zu vermeiden. Engere Radien sind mit beheizten Werkzeugen oder Zwischenglühen zwischen den Biegedurchgängen möglich.
