Die Serie zum Schneiden und Anfasen von Rohren ist eine integrierte intelligente Fertigungslösung, die hochpräzises Rohrschneiden mit automatisiertem Kantenanfasen (Abschrägen und Entgraten) in einem kontinuierlichen, synchronisierten Arbeitsablauf kombiniert. Die Serie umfasst typischerweise drei Kernmodule: a Vollservo-Kreissäge für gratfreies Schneiden, a Anfasmaschine für die Stirnflächenbearbeitung und an automatisierte Produktionsliniensteuerung das beide Vorgänge sequenziert und verbindet.
Dieses System behebt direkt die Schwachstellen des herkömmlichen manuellen Schneidens – einschließlich inkonsistenter Schnittwinkel, übermäßiger Gratbildung, Sicherheitsrisiken durch rotierende Klingen und geringer Stundenleistung –, indem es wiederholbare, qualitativ hochwertige Ergebnisse bei Durchsatzraten liefert, mit denen manuelle Methoden nicht mithalten können. Es wird häufig im Maschinenbau, bei Automobilkomponenten, in der Schienenverkehrsinfrastruktur und bei Stahlkonstruktionen im Bauwesen eingesetzt.
So funktioniert der Schneid- und Anfasvorgang
Stufe 1 – Sondenzuführung und -positionierung
Rohrohre – typischerweise in Längen von 3–12 Metern – werden auf ein Zuführband oder einen Rolltisch geladen. Ein servoangetriebener Vorschubschlitten greift das Rohr und schiebt es mit einer Längengenauigkeit von 10 mm in die programmierte Schnittposition vor ±0,2 mm . Für die Produktion mit hohem Mix liest das Steuerungssystem Schnittlistendaten aus einem zentralen Produktionsmanagementsystem und passt die Vorschublänge zwischen Aufträgen automatisch an.

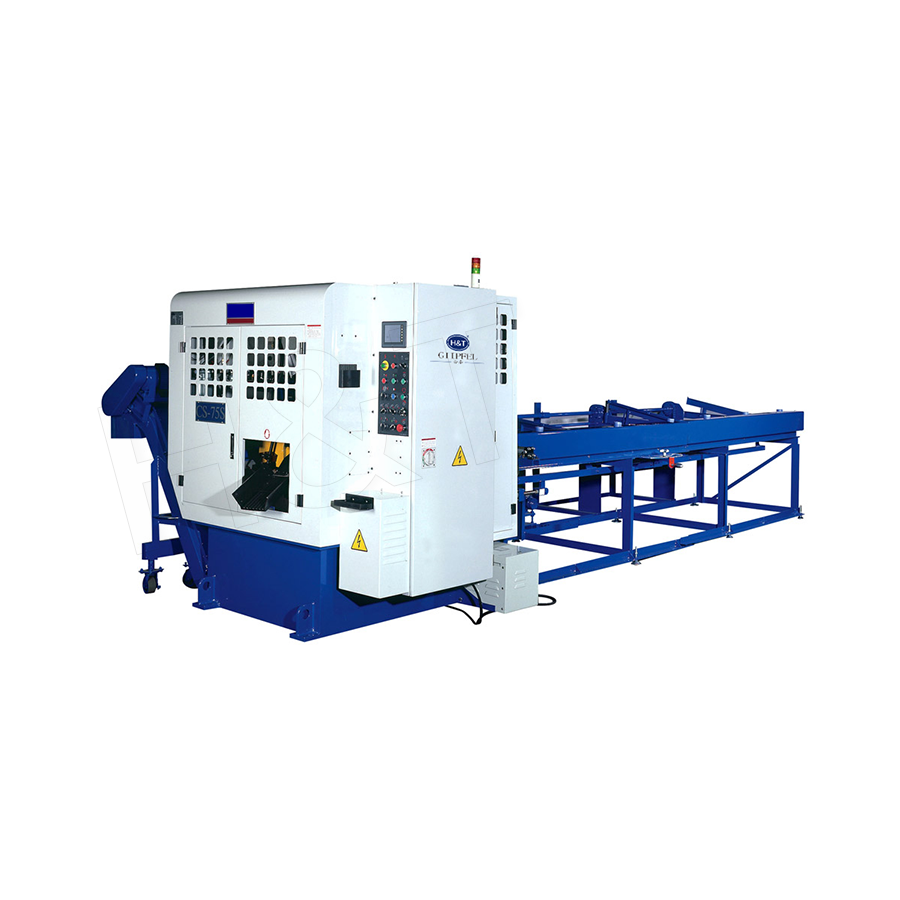

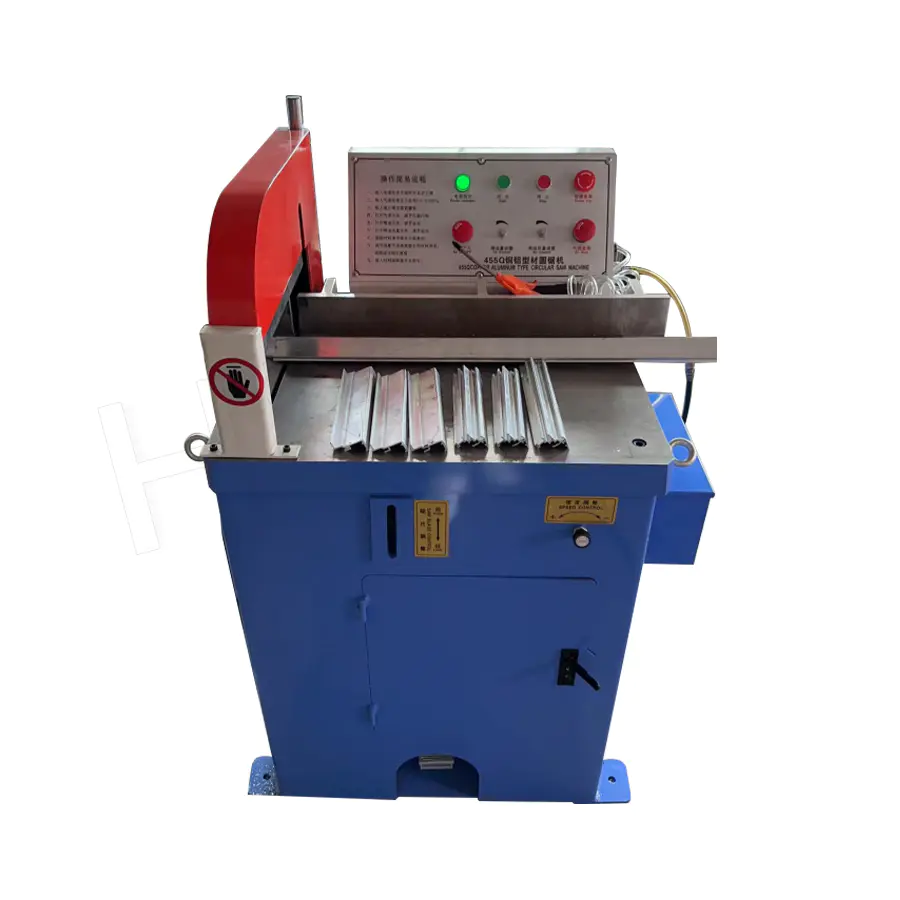

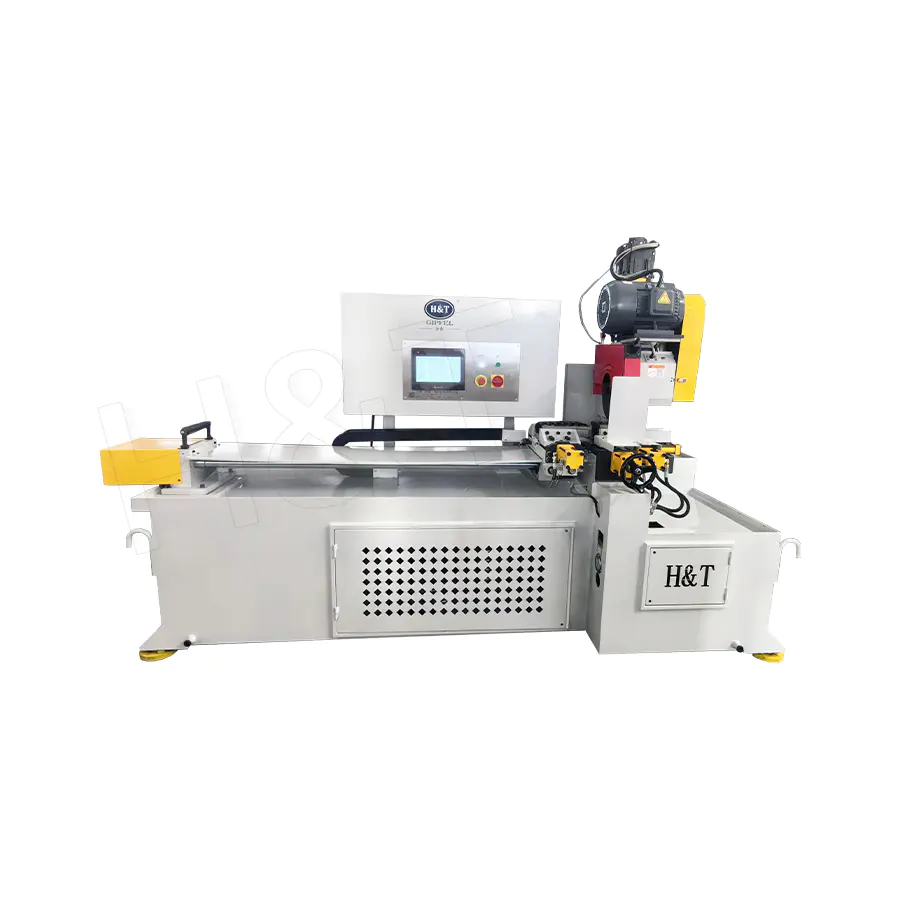

Stufe 2 – Vollservo-Kreissägenschneiden
Die circular saw unit uses a servo-controlled feed axis to advance the blade into the tube at an optimized infeed rate matched to the tube wall thickness and material. Key technical characteristics include:
- Steuerung der Messergeschwindigkeit: Die variable Spindelgeschwindigkeit (normalerweise 1.500–4.500 U/min) wird automatisch basierend auf der Materialqualität (Kohlenstoffstahl, Edelstahl, Aluminium) ausgewählt, um die Lebensdauer der Klinge und die Schnittqualität zu maximieren.
- Rechtwinkligkeit der Schnittfläche: Die Servosteuerung sorgt für die Rechtwinkligkeit der Schnittfläche innerhalb von 0,1° Dadurch wird die bei manuellen oder pneumatischen Sägesystemen übliche Winkelabweichung eliminiert.
- Minimale Verformung: Die cold-sawing process produces no heat-affected zone (HAZ) and negligible tube end deformation, preserving the material's mechanical properties and surface condition at the cut face.
- Kurzspanbildung: Die richtige Klingengeometrie und Vorschubgeschwindigkeit erzeugen kurze, handhabbare Späne anstelle langer Spiralen, wodurch die Verwicklung der Späne und die Notwendigkeit einer häufigen Spanentfernung reduziert werden.
Stufe 3 – Automatisierte Übertragung zum Anfasen
Zugeschnittene Rohre werden automatisch – über servobetriebene Förderbänder, Teileschieber oder Roboter-Pick-and-Place – zur Anfasstation transportiert. Dadurch entfällt die manuelle Handhabung zwischen den beiden Vorgängen und es wird sichergestellt, dass das geschnittene Rohr die richtige Ausrichtung für den Anfasvorgang beibehält.
Stufe 4 – Anfasen und Entgraten
Die chamfering machine processes one or both ends of the tube simultaneously (double-end chamfering). A rotating multi-blade chamfering tool or carbide insert cutter produces a precisely angled bevel (typically 30°, 45° oder benutzerdefinierte Winkel ), entfernt Grate aus der Rohrbohrung und dem Außendurchmesser und verblendet den Übergang zwischen der Schnittfläche und der Rohrwand. Gesichtsbreite und Fasenwinkel sind programmierbar und wiederholbar ±0,05 mm und ±0,5° bzw.
Leistungsvorteile gegenüber herkömmlichen Methoden
| Leistungsindikator | Automatisierte Serie | Manuelles / abrasives Schneiden |
|---|---|---|
| Schnittlängengenauigkeit | ±0,2 mm | ±1–3 mm |
| Cut-Face-Frässtift | Vernachlässigbar/keine | Bedeutend; erfordert manuelles Entgraten |
| Wärmeeinflusszone | Keine (Kaltsägen) | Vorhanden (Abrasiv-/Brennschneiden) |
| Durchsatz (Ø50 × 3 mm Stahlrohr) | 400–800 Schnitte/Std | 60–120 Schnitte/Std |
| Sicherheitsrisiko für den Bediener | Niedrig (eingeschlossen, bewacht) | Hoch (freiliegende Klinge, Funken) |
| Konsistenz des Fasenwinkels | ±0,5° | ±3–5° (Handschleifer) |
Anwendbare Materialien und Rohrspezifikationen
Die Serie zum Schneiden und Anfasen von Rohren ist für den Umgang mit einer Vielzahl metallischer Werkstoffe und Rohrgeometrien ausgelegt. Die Anpassung der Maschinenparameter an die Materialeigenschaften ist entscheidend für die Optimierung der Werkzeugstandzeit und der Schnittqualität:
- Kohlenstoffstahl und legierter Stahl (bis 1.000 N/mm²): Die most common substrate. Standard carbide-tipped circular saw blades provide excellent tool life, typically 5.000–15.000 Schnitte pro Klinge auf dünnwandigem Rohr.
- Edelstahl (304, 316, 2205 Duplex): Erfordert niedrigere Schnittgeschwindigkeiten und höherwertige Hartmetall-Sägeblattbeschichtungen (TiAlN), um die Kaltverfestigung zu bewältigen. Um eine Verunreinigung der Schnittfläche zu verhindern, wird Schneidflüssigkeit mit schwefelfreien Zusätzen empfohlen.

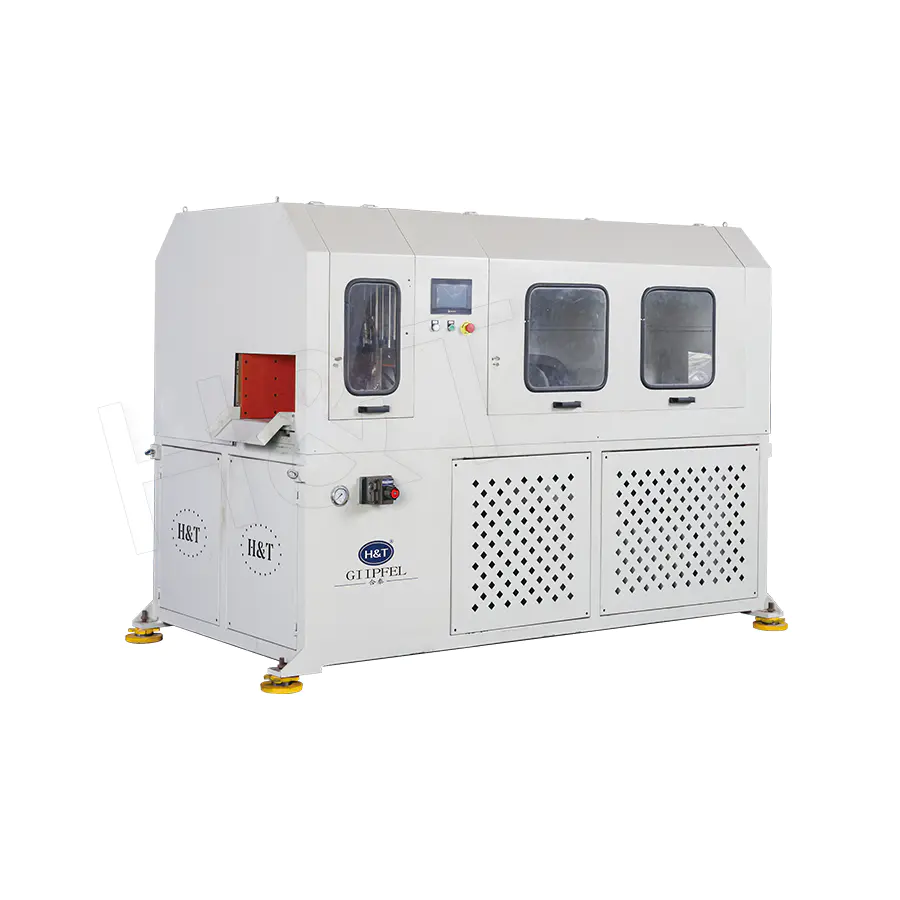

- Aluminiumlegierungen: Hohe Schnittgeschwindigkeiten (bis zu 4.500 U/min) und eine polierte Schneidengeometrie verhindern Aufbauschneidenbildung. Da Aluminium zum Verschmieren neigt, ist die Spanabfuhr wichtiger.
- Kupfer und Messing: Weiche Materialien lassen sich leicht schneiden, erfordern jedoch scharfe Klingen und ein spezielles Spanmanagement, um ein erneutes Anschweißen der Späne an der Schnittfläche zu verhindern.
Typischer Maschinenkapazitätsbereich: Außendurchmesser von Ø10 mm bis Ø220 mm , Wandstärken von 0,5 mm bis 20 mm und Schnittlängen von 50 mm bis 6.000 mm pro Stück, je nach Maschinenkonfiguration.
Branchenanwendungen
Automobil-Abgas- und Fahrwerkskomponenten
Auspuffrohre, Fahrgestellquerträger und Aufhängungsrohre erfordern präzise Schnittlängen und gratfreie Enden, um eine ordnungsgemäße Montage und Schweißverbindungsqualität zu gewährleisten. Unterstützung automatisierter Schneid- und Anfaslinien Just-in-time-Lieferung von geschnittenen Rohrabschnitten direkt an Schweißroboter in Automobilmontagelinien, wobei die Chargenrückverfolgbarkeit automatisch aufgezeichnet wird.
Schienenverkehrsstrukturen
Strukturrohre, die in Schienenfahrzeugrahmen und Gleistragkonstruktionen verwendet werden, müssen strenge Maßtoleranzen und Anforderungen an die Oberflächenqualität erfüllen. Durch das Kaltsägen werden die durch Schleif- oder Brennschneiden verursachten mikrostrukturellen Veränderungen eliminiert, wodurch die Ermüdungsbeständigkeit hochfester Stahlrohre, die in sicherheitskritischen Schienenanwendungen eingesetzt werden, erhalten bleibt.
Hydraulische und pneumatische Rohrbaugruppen
Hochdruck-Hydraulikleitungen erfordern perfekt rechtwinklige, gratfreie Schnittenden, um leckagefreie Ferrulen- oder Klemmringverbindungen zu gewährleisten. Ein einzelner Grat oder eine Winkelabweichung an der Schnittfläche kann zum Versagen der Dichtung unter Druck und damit zu kostspieligen Ausfällen vor Ort führen. Die Fähigkeit der Serie, die Rechtwinkligkeit der Schnittfläche beizubehalten 0,1° macht es zur Standardwahl für Hersteller von Hydraulikrohren.
Bau- und Stahlbau
Strukturhohlprofile für Gebäuderahmen, Brücken und Industrieanlagen werden in großen Mengen mit unterschiedlichen Schnittlängen hergestellt. Automatisierte Produktionslinien mit programmierbarer Schnittlistenfunktion können ausgeführt werden mehrere unterschiedliche Längen in einer einzigen Schicht ohne Unterbrechung für manuelle Messungen oder Markierungen, wodurch die Betriebszeit maximiert wird.
Integration von CNC-Steuerung und Produktionsmanagement
Die automation controller that links cutting and chamfering modules provides more than simple sequencing—it acts as a production management hub:
- Schnittlistenimport: Produktionsaufträge werden aus ERP/MES-Systemen als Schnittlistendateien (CSV oder XML) importiert und die Maschine ordnet die Schnitte automatisch so, dass Restreste minimiert und die Materialausbeute maximiert werden.
- Werkzeugstandzeitverfolgung: Die controller monitors cumulative blade cutting time and cut count, alerting the operator to planned blade changes before wear causes quality degradation—preventing out-of-tolerance production.
- Produktionsberichterstattung: Schichtproduktionsberichte (geschnittene Stücke, verarbeitete Gesamtlänge, Ausfallereignisse, Messerwechsel) werden automatisch generiert und können in Qualitätsmanagementsysteme exportiert werden.
- Ferndiagnose: Die Ethernet-Konnektivität ermöglicht den Fernzugriff auf den Maschinenstatus, Alarmprotokolle und Parametereinstellungen und ermöglicht so eine schnellere Fehlerbehebung durch technische Supportteams ohne einen Besuch vor Ort.
Häufige Fragen zur Rohrschneide- und Anfasserie
Was ist der Unterschied zwischen einem Kreissägeschnitt und einem Bandsägeschnitt für Rohre?
Kreissägenschneiden bietet bei Rohranwendungen eine deutlich höhere Geschwindigkeit und Schnittflächenqualität. Eine Kreissäge kann einen Schnitt an einem Kohlenstoffstahlrohr mit einem Durchmesser von 50 mm durchführen 3–8 Sekunden , im Vergleich zu 30–90 Sekunden bei einer Bandsäge. Kreissägen erzeugen auch schmalere Schnittfugenbreiten (1,5–3 mm gegenüber 2–4 mm bei Bandsägen), wodurch der Materialabfall reduziert wird. Bandsägen eignen sich jedoch besser zum Schneiden von dickwandigen Abschnitten mit sehr großem Durchmesser, bei denen eine kreisförmige Sägeblattgröße unpraktisch wird.
Kann die Anfasmaschine gleichzeitig Außen- und Innenfasen bearbeiten?
Ja. Moderne Kombi-Anfaswerkzeuge bearbeiten die Abschrägung des Außendurchmessers, die Abschrägung des Innendurchmessers und die Fläche gleichzeitig in einem einzigen Eintauchvorgang, wobei typischerweise beide Enden eines Rohrs fertiggestellt werden Insgesamt 8–15 Sekunden . Dies ist von entscheidender Bedeutung für Schweißvorbereitungsanwendungen, bei denen sowohl die Außenfase (für die Schweißnaht) als auch die Innenentgratung (für Fließreinheit) abgeschlossen werden müssen.
Wie schnell lässt sich die Anlage auf einen anderen Rohrdurchmesser umrüsten?
Bei einem Schnellwechsel-Spann- und Führungssystem ist in der Regel ein Durchmesserwechsel erforderlich 10–20 Minuten , einschließlich Austausch der Spannbacken und Einstellung des Anfaswerkzeugs. CNC-gesteuerte verstellbare Führungsschienen ermöglichen bei einigen Systemen Durchmesseränderungen innerhalb des programmierten Bereichs (z. B. Ø20–Ø100 mm) nur mit einer Parametereingabe, ohne dass ein physischer Werkzeugwechsel erforderlich ist.
Wie hoch ist die typische Klingenlebensdauer und wie wirkt sie sich auf die Kosten pro Schnitt aus?
Für ein Kreissägeblatt mit Hartmetallspitze Ø180 mm, das Rohre aus Kohlenstoffstahl mit Ø50 × 3 mm schneidet, beträgt die typische Sägeblattlebensdauer 8.000–15.000 Schnitte . Bei Klingenkosten von ca. 150–300 US-Dollar betragen die Kosten für Verbrauchsmaterial pro Schnitt weniger als 0,03 US-Dollar – ein kleiner Bruchteil der Arbeits- und Qualitätskosten, die mit manuellem Schneiden und Entgraten verbunden sind.
