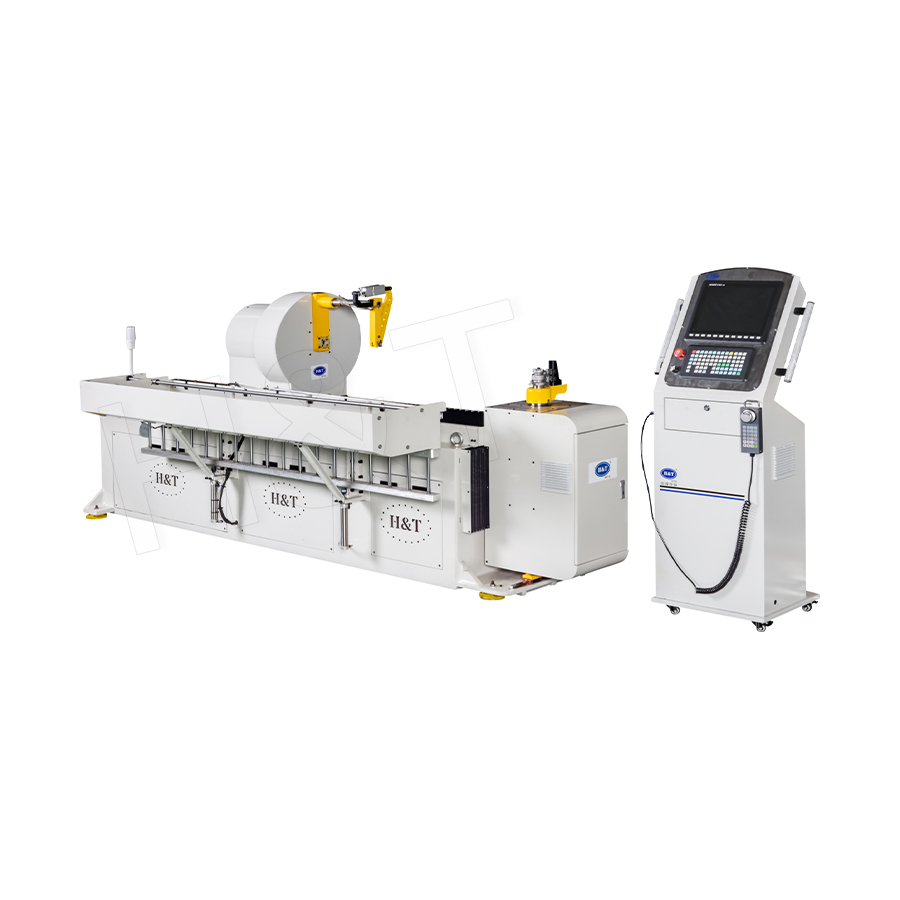

Drahtbiegemaschine – auch Drahtformen, Stahldrahtbiegemaschine oder Eisendrahtformen genannt – ist ein industrieller Herstellungsprozess, bei dem Metalldraht (Stahl-, Edelstahl-, Kupfer-, Eisen-, Aluminium- oder Speziallegierungsdraht) durch automatisierte oder halbautomatische Biegemaschinen in vordefinierte 2D- oder 3D-Konfigurationen geformt wird. Diese Maschinen verwenden servoangetriebene Biegeköpfe, rotierende Arme und Präzisionsdrahtvorschubmechanismen, um Haken, Ringe, Halterungen, Federn, Gitter, Rahmen, Clips und komplexe räumliche Formen aus gewickeltem Drahtmaterial in kontinuierlichen und wiederholbaren Hochgeschwindigkeitsproduktionszyklen herzustellen.
Drahtbiegemaschinen reichen von einfachen 2D-Nockengetriebenen Einheiten für flache Drahtformen bis hin zu vollständig CNC-gesteuerten 3D-Mehrachsensystemen, mit denen komplexe räumliche Formen hergestellt werden können 360° uneingeschränkte Drehung des Biegekopfes. High-End-CNC-Drahtbiegemaschinen können dies leisten 30–120 Biegevorgänge pro Minute Damit sind sie unverzichtbar für die Massenfertigung in der Automobil-, Bau-, Haushaltswaren-, Agrar- und Elektronikindustrie.
Wie Rohrbiegemaschinen funktionieren
Der Prozess der Rohrbiegemaschine umfasst eine Abfolge präzise koordinierter Vorgänge, die von den zentralen Mechanik- und Steuerungssystemen der Maschine ausgeführt werden:
- Drahtrichten: Der von einer Spulenrolle zugeführte Draht durchläuft eine Richtmaschine mit mehreren Rollen, die die Restkrümmung der Spule beseitigt und einen geraden, spannungsfreien Draht an den Biegekopf liefert. Der Druck der Richtwalze ist für verschiedene Drahtdurchmesser und Materialien einstellbar.
- Servogesteuerter Drahtvorschub: Eine servoangetriebene Klemmrollen-Vorschubeinheit schiebt den Draht in präzise programmierten Schritten zwischen den Biegevorgängen vor. Vorschublängengenauigkeit von ±0,1 mm ist Standard bei CNC-Systemen und bestimmt direkt die Länge der geraden Segmente des fertigen Teils.
- Bedienung des Biegekopfes: Der Biegekopf, der einen Biegestift und ein Drehwerkzeug enthält, dreht sich um den programmierten Winkel um den Draht und zwingt ihn so, sich am Kontaktpunkt zu biegen. Bei 2D-Maschinen dreht sich der Kopf in einer festen Ebene. Bei 3D-Maschinen kann der Biegekopf auch um die Längsachse des Drahtes (B-Achse) rotieren und so Biegungen in jede Richtung im 3D-Raum ermöglichen.
- Schneiden: Nach der letzten Biegung trennt eine integrierte Schneideinheit (fliegende Schere oder Tafelschere) das fertige Teil vom Drahtvorschub. Der Schnitt wird von der CNC-Steuerung mit der Biegesequenz synchronisiert, wodurch eine präzise Gesamtlänge des Teils gewährleistet wird.
- Entladung: Die fertigen Teile fallen in einen Sammelbehälter oder werden von einem Roboter oder Förderband zur Weiterverarbeitung (Schweißen, Beschichten, Zusammenbauen) aufgenommen.
2D-Rohrbiegemaschine vs. 3D-Rohrbiegemaschine
Die Unterscheidung zwischen 2D- und 3D-Rohrbiegemaschinenfähigkeiten ist für die Maschinenauswahl und das Teiledesign von grundlegender Bedeutung:
| Funktion | 2D-Rohrbiegemaschine | 3D-Rohrbiegemaschine |
|---|---|---|
| Flugzeuge biegen | Nur Einzelflugzeug | Mehrere Ebenen (360°-Drehung) |
| Typische Teile | Flache Clips, flache Klammern, Ringe | 3D-Haken, Federn, räumliche Rahmen, Körbe |
| Maschinenkosten | Niedriger | Höher |
| Komplexität der Programmierung | Einfach (X, Y, Winkel) | Komplex (X, Y, Z, B-Achse, Winkel) |
| Freiheit der Teilegeometrie | Auf flache Formen beschränkt | Unbegrenzte räumliche Geometrie |
| Geschwindigkeit (typisch) | 60–120 Biegungen/Min | 30–80 Biegungen/Min |
Einstellbare Parameter und Steuerungsflexibilität
Moderne CNC-Drahtbiegemaschinen bieten eine umfassende Parametersteuerung, sodass mit derselben Maschine ein breites Spektrum an Drahtdurchmessern, Materialien und Teilegeometrien ohne mechanische Umrüstung verarbeitet werden kann:
- Biegewinkel: Programmierbar von 1° bis 360° pro Biegeschritt. Rückfederungskompensationsfaktoren werden pro Material und Drahtdurchmesser gespeichert und passen den programmierten Winkel automatisch an, um nach der elastischen Erholung die Zielgeometrie zu erreichen.
- Biegegeschwindigkeit: Die Geschwindigkeit des servogesteuerten Biegekopfes ist von langsam (für enge Biegungen an harten Materialien) bis schnell (für einfache Biegungen an duktilem Draht) einstellbar. Die variable Geschwindigkeit innerhalb eines einzelnen Teileprogramms optimiert die Zykluszeit, ohne dass das Risiko von Oberflächenmarkierungen oder Rissen besteht.
- Drahtvorschublänge: Jeder Vorschubschritt definiert die Länge des geraden Segments vor der nächsten Biegung. Die Inkremente können zwischen variieren 0,1 mm bis mehrere Meter in einem Einzelteilprogramm, das Teile von Miniaturklammern bis hin zu großen Möbelrahmen umfasst.
- Biegeradius: Der Biegestiftdurchmesser bestimmt den Innenbiegeradius. Schnellwechselstiftsätze ermöglichen den Radiuswechsel zwischen Teileprogrammen ohne längere Ausfallzeiten.
- B-Achsen-Rotation (3D-Maschinen): Der Winkel der Biegeebene relativ zur Drahtachse ist pro Biegeschritt programmierbar, sodass die aufeinanderfolgenden Biegungen im 3D-Raum in jede Richtung ausgerichtet werden können.
Integrierte Zusatzfunktionen
Rohrbiegemaschine Maschinen sind häufig mit Hilfsverarbeitungseinheiten ausgestattet, die sie in vollständige Fertigungszellen vom Draht zum fertigen Teil verwandeln, sodass keine separaten nachgelagerten Vorgänge erforderlich sind:
- Schneidwerk: Eine fliegende Schere oder ein Guillotinenschneider durchtrennt den Draht an programmierten Positionen. Schnittkraft und Klingenabstand werden für jeden Drahtdurchmesser und jedes Material angepasst, um gratfreie Schnittflächen zu gewährleisten.
- Anfaseinheit: Aufsätze zum Anfasen von Enden entgraten und fasen die abgeschnittenen Drahtenden inline ab, was für die Sicherheit und Montagequalität bei Komponenten wie Rahmen für medizinische Geräte und Drahtformen für die Gastronomie von entscheidender Bedeutung ist.
- Schweißgerät: Widerstands- oder Laserpunktschweißmodule können Drahtenden oder Querdrahtkreuzungen inline verbinden und so geschlossene Ringe, Gitter oder Korbstrukturen ohne separate Schweißstation erzeugen.
- Prägen und Markieren: Inline-Prägewalzen oder Lasermarkierungseinheiten bringen während des Umformzyklus Teilenummern, Datumscodes oder dekorative Muster auf Drahtoberflächen auf und unterstützen so die Rückverfolgbarkeit und Produktdifferenzierung.
- Automatisches Aufwickeln und Stapeln: Für die Produktion großer Stückzahlen sammeln integrierte Wickel- oder Stapeleinheiten die fertigen Teile in organisierten Bündeln, bereit für die Verpackung oder die anschließende Beschichtung, ohne manuelle Handhabung.
Drahtmaterialien und Durchmesserbereiche
Rohrbiegemaschinen sind in Konfigurationen erhältlich, die Drahtdurchmesser von Submillimeter-Präzisionsdraht bis hin zu schwerem Strukturdraht abdecken:
- Kohlenstoffstahldraht (Q195, Q235, SAE 1006–1065): Das häufigste Substrat. Zugfestigkeiten von 350 N/mm² (weicher Draht) bis 1.500 N/mm² (hartgezogener Draht) erfordern stark variierende Biegekräfte – die Maschinenauswahl muss für das härteste Material im Produktionsmix ausgelegt sein.
- Edelstahldraht (302, 304, 316): Höhere Rückfederung und Kaltverfestigungsrate als Kohlenstoffstahl. Wird in Geräten zur Lebensmittelverarbeitung, medizinischen Geräten und Schifffahrtsanwendungen verwendet. Normalerweise erforderlich 15–25 % größere Rückfederung bei Überbiegung Kompensation im Vergleich zu gleichwertigem Kohlenstoffstahldraht.
- Kupfer- und Messingdraht: Die hervorragende Duktilität ermöglicht enge Biegungen und komplexe 3D-Formen. Häufig in elektrischen Bauteilen, Dekorationsgegenständen und Wärmetauscherrippen. Die geringe Umformkraft eignet sich für leichte Maschinenkonfigurationen.
- Aluminiumdraht: Wird in Verpackungs-, Automobil- und Luft- und Raumfahrtdrahtformen verwendet. Erfordert polierte Werkzeugkontaktflächen, um Oberflächenkratzer zu verhindern, die zu Ermüdungsrissen führen könnten.
Standard-Maschinenkapazitätsbereiche: Drahtdurchmesser von Ø0,3 mm (Präzisionsminiatur) bis Ø20 mm (schwere Struktur) , abhängig von Maschinenklasse und Rahmenbewertung.
Branchenanwendungen
Bau und Verstärkung
Bewehrungsbügel, Betonbewehrungsanker und strukturelle Drahtgeflechte gehören zu den volumenstärksten Anwendungen für Drahtbiegemaschinen. Automatisierte 2D-Rohrbiegemaschinen produzieren Bügel in Standardgrößen (quadratisch, rechteckig, vieleckig) mit Geschwindigkeiten von 1.000–3.000 Stück pro Stunde , die die manuelle Biegeproduktivität bei weitem übertrifft und keine Größenunterschiede zwischen den Teilen aufweist.
Automobilkomponenten
Sitzrahmenfedern, Kopfstützenstützen, Torsionsstäbe für den Kofferraumdeckel, Wischerblattrahmen und Auspuffaufhängungshaken werden auf 2D- und 3D-Rohrbiegemaschinen in Tier-1- und Tier-2-Automobilanlagen hergestellt. Bei werden komplexe 3D-Sitzfederpakete mit mehreren räumlichen Biegungen hergestellt 15–40 Teile pro Minute auf mehrachsigen CNC-Drahtbiegemaschinen und ersetzt zeitaufwändige manuelle Umformvorgänge.
Haushaltswaren und Möbel
Einkaufswagengestelle, Geschirrkorbkörbe, Drahtregale, Grillroste und Kleiderbügel werden alle von Tube Bending Machine hergestellt. Durch die Kombination von Inline-Schweißen und Biegen auf CNC-Drahtformzentren können komplexe Drahtkorbstrukturen aus einem einzigen Draht in einem Maschinenzyklus hergestellt werden, ohne dass eine manuelle Montage erforderlich ist.
Medizinische Geräte und Präzisionskomponenten
Orthopädische Fixierungsdrähte, chirurgische Retraktoren, Stentgerüste und Präzisionsfederkontakte für elektronische Steckverbinder erfordern Maßtoleranzen von ±0,05–±0,1 mm auf Drahtdurchmessern von 0,3–3 mm. CNC-3D-Rohrbiegemaschinen mit Positionsrückmeldung im geschlossenen Regelkreis und bildbasierter Inspektion erreichen diese Toleranzen mit Geschwindigkeiten, die mit der manuellen Formung nicht erreicht werden können.
Häufige Fragen zur Drahtbiegemaschine
Welcher maximale Biegewinkel kann in einem Schritt erreicht werden?
Die meisten Drahtbiegemaschinen können bis zu 500 mm biegen 180° in einem Schritt , und einige Spezialköpfe drehen sich um bis zu 360°, um in einer einzigen Bewegung komplette Ringe oder Spulen zu formen. Bei Biegungen über 180°, bei denen die Geometrie eine Kopfdrehung über diesen Punkt hinaus verhindert, kann der Draht neu positioniert werden (B-Achsendrehung), um den verbleibenden Winkel aus der entgegengesetzten Richtung zu erreichen.
Wie wird die Rückfederung bei einer Drahtbiegemaschine verwaltet?
Die Rückfederung in einer Drahtbiegemaschine hängt vom Drahtmaterial, dem Durchmesser und der Härte ab. Das CNC-System speichert Rückfederungskorrekturwerte pro Material-/Durchmesserkombination und überbiegt sich automatisch um den Kompensationsbetrag. Bei hartgezogenem Stahldraht kann es zu einer Rückfederung kommen 5°–15° pro 90°-Bogen ; bei geglühtem Kupferdraht liegt er typischerweise unter 2°. Durch die regelmäßige Überprüfung der Probebiegung beim Wechseln der Drahtchargen wird sichergestellt, dass die gespeicherten Korrekturen korrekt bleiben.
Kann eine Drahtbiegemaschine vorbeschichteten oder lackierten Draht verarbeiten?
Ja, vorausgesetzt, die Kontaktflächen der Werkzeuge sind poliert und die Biegeparameter (Geschwindigkeit, Radius) sind optimiert, um die Oberflächenbelastung der Beschichtung zu minimieren. PVC-beschichteter Draht, verzinkter Draht und epoxidbeschichteter Draht werden alle regelmäßig auf Drahtbiegemaschinen mit entsprechender Werkzeugkonstruktion verarbeitet. Allerdings kann es bei Biegungen mit engem Radius an dick beschichtetem Draht zu Rissen in der Beschichtung an der Biegung außerhalb des Biegeradius kommen – mindestens 3× Drahtdurchmesser wird für vorbeschichtete Drähte empfohlen, um die Integrität der Beschichtung aufrechtzuerhalten.
