Wie unterscheidet sich das CNC-Biegen von anderen Biegeverfahren?

CNC-Biegen unterscheidet sich von anderen Biegeverfahren vor allem dadurch Einsatz numerischer Computersteuerung zur Automatisierung und präzisen Steuerung aller Parameter des Biegeprozesses – einschließlich Biegewinkel, Drehung, Vorschublänge, Klemmdruck und Rückfederungskompensation – wodurch die Abhängigkeit von den Fähigkeiten des Bedieners und die Dimensionsvariabilität entfallen, die für manuelles, hydraulisches Pressen und rotierendes Zugbiegen ohne CNC-Steuerung charakteristisch sind. Während ein erfahrener manueller Bieger während eines Produktionslaufs eine Winkelwiederholgenauigkeit von plus oder minus 2 bis 3 Grad erreichen kann, hält eine CNC-Biegemaschine konstant Toleranzen von ein plus oder minus 0,1 Grad oder besser beim Biegewinkel und plus/minus 0,5 mm bei linearen Abmessungen, wodurch vom ersten Stück bis zum Zehntausendstel identische Teile ohne Einbußen bei der Genauigkeit hergestellt werden. In den folgenden Abschnitten wird das CNC-Biegen mit den wichtigsten Alternativmethoden aus praktischer technischer und produktionstechnischer Sicht verglichen.

Was CNC-Biegen tatsächlich kontrolliert, was andere Methoden nicht können

Um zu verstehen, wie sich das CNC-Biegen unterscheidet, ist es hilfreich, genau zu identifizieren, welche Variablen in einem CNC-System computergesteuert sind und welche bei alternativen Methoden der Beurteilung durch den Bediener oder der mechanischen Einrichtung überlassen bleiben. Der Unterschied besteht nicht nur darin, dass CNC-Maschinen „automatisiert“ sind, sondern auch darin, dass sie bestimmte physikalische Parameter mit einer Präzision steuern, die menschliche Bediener und feste mechanische Einrichtungen nicht zuverlässig erreichen können.

Winkelregelung mit geschlossenem Regelkreis

Bei einer CNC-Rohr- oder Rohrbiegemaschine wird der Biegewinkel in Echtzeit durch einen Drehgeber an der Biegematrizenwelle überwacht. Während sich das Material um die Biegematrize wickelt, misst die Steuerung kontinuierlich den tatsächlich erreichten Winkel und vergleicht ihn mit dem programmierten Ziel. Wenn die Rückfederungseigenschaften des Materials dazu führen, dass der gemessene Winkel vom erwarteten Wert abweicht – was immer dann der Fall ist, wenn sich die Eigenschaften der Materialcharge ändern – passt die Steuerung den Überbiegungsbetrag automatisch innerhalb desselben Zyklus an. Diese Korrektur im geschlossenen Regelkreis ist das wichtigste Unterscheidungsmerkmal des CNC-Biegens: Sie erzeugt den korrekten Endwinkel nach der Rückfederung , nicht nur die richtige Werkzeugposition beim Biegen.

Durch manuelles und hydraulisches Biegen ohne CNC-Steuerung wird das Werkzeug auf der Grundlage eines geschätzten Überbiegewinkels, der aus den Materialeigenschaften berechnet wird, in eine feste Position gebracht. Wenn die tatsächliche Streckgrenze des Materials von der Schätzung abweicht – was zwischen Materialchargen immer bis zu einem gewissen Grad der Fall ist – weicht der endgültige Biegewinkel vom Ziel ab. Der Bediener muss das Teil messen, die Einrichtung anpassen, ein Teststück nachbiegen und iterieren, bis der Winkel korrekt ist. Auf einer CNC-Maschine erfolgt diese Iteration automatisch innerhalb des Rückfederungskompensationsalgorithmus der Steuerung.

Mehrachsige Simultansteuerung

Eine CNC-Biegemaschine steuert mehrere Achsen gleichzeitig und nacheinander in einem koordinierten Bewegungsablauf. Für ein komplexes Rohrbauteil mit drei Biegungen in unterschiedlichen Ebenen – beispielsweise ein Autoauspuffrohr oder eine Hydraulikleitung mit mehreren versetzten Biegungen – steuert die Maschine Folgendes:

• Vorschubachse (Y) — der lineare Vorschub des Rohrs durch die Maschine, um jede aufeinanderfolgende Biegestelle zu positionieren
• Rotationsachse (B) — die Drehung des Rohrs um seine eigene Achse, um jede weitere Biegung in der richtigen Ebene auszurichten
• Biegeachse (C) — die Drehung des Biegearms um die Biegematrize, um den erforderlichen Winkel zu erreichen
• Druckwerkzeugkraft — die Klemmkraft auf das Rohr während des Biegens, angepasst für jede Biegestelle basierend auf Material und Wandstärke
• Dornposition und Rückzug – bei Dornbiegevorrichtungen die präzise zeitliche Abstimmung des Dornrückzugs im Verhältnis zum Biegewinkel, um Faltenbildung zu verhindern und eine Wandverdünnung zu kontrollieren

Keine manuelle Biegemethode kontrolliert alle diese Parameter gleichzeitig. Bei der manuellen Herstellung einer Rohrkomponente mit drei Biegungen muss der Bediener jede Biegestelle messen und markieren, das Rohr manuell in die richtige Ebene drehen, den korrekten Überbiegewinkel für jede Biegung abschätzen und jede Biegung mit einer Lehre prüfen, bevor er mit der nächsten fortfährt – ein Vorgang, der im Vergleich zu den einzelnen Biegungen Minuten pro Teil in Anspruch nimmt 10 bis 30 Sekunden pro Biegezyklus erreichbar auf einer programmierten CNC-Maschine.

Digitale Teileprogramme und schnelle Umstellung

Jede Teilegeometrie in einem CNC-Biegevorgang wird als digitales Teileprogramm gespeichert – eine Datei, die alle Achspositionen, Vorschublängen, Drehwinkel und Prozessparameter enthält, die zur Herstellung dieses Teils erforderlich sind. Der Wechsel von einem Teil zum anderen erfordert lediglich das Laden einer anderen Programmdatei und, wenn Werkzeugänderungen erforderlich sind, eine Neukonfiguration der Werkzeuge. Bei Familien ähnlicher Teile mit den gleichen Werkzeugen kann der Wechsel sehr schnell erfolgen 2 bis 5 Minuten . Manuelle und hydraulische Biegevorgänge ohne CNC erfordern eine komplette Neueinrichtung für jedes neue Teil, einschließlich der Herstellung und Überprüfung von Testbiegungen, was je nach Komplexität 30 Minuten bis mehrere Stunden dauern kann.

CNC-Biegen vs. manuelles Handbiegen

Beim manuellen Handbiegen kommt ein handbetriebener Rohrbieger zum Einsatz – entweder ein einfacher Stößelbieger, ein Handbieger mit rotierendem Zug oder ein Hebelbieger –, der ausschließlich durch die körperliche Anstrengung und das Urteilsvermögen des Technikers bedient wird. Es handelt sich um die Basismethode, gegenüber der alle anderen Biegemethoden in gewisser Hinsicht Verbesserungen darstellen.

Wenn manuelles Biegen verwendet wird

Manuelles Biegen eignet sich weiterhin für:

• Einteilige Prototypenarbeit, bei der kein Produktionsvolumen den Maschinenaufbau rechtfertigt
• Arbeiten vor Ort und Feldwartung, bei denen ein tragbarer Handbieger das einzige verfügbare Werkzeug ist
• Weiches, dünnwandiges Rohr aus Materialien wie Kupfer oder Aluminium, bei dem die Biegekraft innerhalb der menschlichen Leistungsfähigkeit liegt
• Einfache Einzelbiegeteile mit großzügiger Winkeltoleranz (plus oder minus 2 bis 5 Grad akzeptabel)

Wo CNC-Biegen manuelle Methoden übertrifft

Für jedes Produktionsszenario, das mehr als ein identisches Teil erfordert, liefert das CNC-Biegen messbar bessere Ergebnisse in allen relevanten Metriken:

Allein der Unterschied in der Ausschussquote ist in jedem Produktionskontext wirtschaftlich bedeutsam. Bei einer Ausschussrate von 10 % beim manuellen Biegen im Vergleich zu 0,5 % beim CNC-Biegen erfordert ein Produktionslauf von 1.000 Teilen den Kauf, das Biegen und die Prüfung zusätzlicher Rohrohrlängen von etwa 100 Stücken – wobei 99 dieser zusätzlichen Längen verschrottet werden –, was zusätzliche Material-, Arbeits- und Entsorgungskosten verursacht, die bei der CNC-Produktion vollständig vermieden werden.

CNC-Biegen vs. hydraulisches Pressbiegen

Beim hydraulischen Pressbiegen – auch Stößelbiegen oder Dreipunktbiegen genannt – wird ein Rohr, eine Leitung oder ein Profil mit einem hydraulischen Stößel gegen zwei feste Stützen gedrückt, wodurch das Material gezwungen wird, sich in einem flachen Bogen zu verformen, der auf dem Stößelkontaktpunkt zentriert ist. Es handelt sich um eine weit verbreitete Methode für Baustahlprofile, Rohre mit großem Durchmesser und Anwendungen, bei denen eine präzise Biegung mit engem Radius nicht erforderlich ist.

Die mechanischen Grenzen des Pressbiegens

Das Pressbiegen weist inhärente geometrische Einschränkungen auf, die CNC beim Pressbiegen nicht überwinden kann und die beim CNC-Rotationsziehbiegen vollständig vermieden werden:

• Keine Kontrolle über den Biegeradius: Der Biegeradius beim Pressbiegen wird durch den Abstand zwischen den beiden Auflagepunkten und die Tiefe des Stößelhubs bestimmt. Sie kann nicht genau spezifiziert werden und variiert je nach Materialrückfederung in einer Weise, die ohne aufwendige Versuch-und-Irrtum-Einrichtungen schwer vorherzusagen oder zu kompensieren ist.
• Ovale Querschnittsverformung: Beim Pressbiegen wird eine Kraft auf einen bestimmten Bereich des Rohrquerschnitts ausgeübt, wodurch sich der kreisförmige Querschnitt in ein Oval verformt. Für Rundrohrkomponenten, bei denen die Querschnittsgeometrie funktionell wichtig ist – Anwendungen mit Flüssigkeitsströmungen, Strukturelemente mit definiertem Trägheitsmoment – ​​ist diese Ovalität ein erheblicher Qualitätsmangel. Das CNC-Rotationsziehbiegen mit einem Dorn begrenzt die Ovalität auf weniger als 3 % des Außendurchmessers in der Qualitätsproduktion.
• Winkelwiederholgenauigkeit durch Rückfederung begrenzt: Das hydraulische Pressbiegen ohne CNC-Winkelrückmeldung unterliegt der gleichen Rückfederungsvariabilität wie das manuelle Biegen. Der Stempel wird basierend auf einem geschätzten Rückfederungsgrad auf eine feste Tiefe eingestellt, und wenn die Streckgrenze des Materials variiert, variiert auch der resultierende Winkel. Abkantpressen und Rohrbiegemaschinen mit CNC-Winkelüberwachung sind erhältlich, es handelt sich jedoch um CNC-Biegen, die auf einen Pressbiegeprozess angewendet werden – keine eindeutige Alternativmethode.

Wo Pressbiegen weiterhin sinnvoll ist

Das Pressbiegen spielt weiterhin eine Rolle bei Anwendungen, bei denen seine Einschränkungen akzeptabel sind:

• Das Biegen von Baustahlprofilen mit großem Radius (I-Träger, Kanäle, Winkel), bei denen der Biegeradius ein Vielfaches der Profiltiefe beträgt und die Ovalität des Querschnitts kein Problem darstellt
• Richten verformter Bauteile auf Bau- oder Reparaturstellen
• Biegen von Rohren mit sehr großem Durchmesser (über 300 mm), bei denen Drehziehwerkzeuge unerschwinglich teuer sind
• Herstellung von Architekturkurven mit großem Radius, bei denen eine präzise Winkelsteuerung zweitrangig ist, um eine glatte, gleichmäßige Krümmung zu erreichen

Für Präzisionsrohr- und Rohrkomponenten in Automobil-, Luft- und Raumfahrt-, HVAC- und Hydraulikanwendungen, Das CNC-Rotationsziehbiegen ersetzt das Pressbiegen vollständig denn die Qualitätsanforderungen dieser Branchen können durch Pressbiegeverfahren nicht erfüllt werden.

CNC-Biegen vs. Rollbiegen

Beim Walzenbiegen – auch Pyramidenwalzen oder Dreiwalzenbiegen genannt – wird ein Rohr, Rohr oder Profil durch einen Satz von drei Walzen geführt, die in einer dreieckigen Konfiguration angeordnet sind. Während das Material zwischen den Walzen hindurchläuft, wird es zunehmend in eine Kurve gebogen. Durch Anpassen der Position der Mittelrolle wird die erzeugte Krümmung verändert. Das Rollbiegen ist die wichtigste Methode zur Herstellung gebogener Abschnitte mit großem Krümmungsradius – Architektursäulen, gebogene Handläufe, Ringrahmen und Wendeltreppen.

Grundlegende Unterschiede in Geometrie und Anwendung

Rollbiegen und CNC-Rotationsziehbiegen sind keine konkurrierenden Methoden für die gleiche Geometrie – sie erfüllen grundsätzlich unterschiedliche Formanforderungen:

• Beim Rollbiegen entstehen kontinuierliche Kurven: Das Ergebnis des Rollbiegens ist ein Abschnitt mit einem gleichmäßigen oder sich allmählich ändernden Krümmungsradius über seine gesamte Länge. Es kann keine lokale Biegung an einem bestimmten Punkt im Rohr erzeugt werden – die gesamte Länge zwischen den Stützrollen ist gekrümmt.
• CNC-Rotationsziehbiegen erzeugt örtliche Biegungen: Die Biegezone beim Rotationsziehbiegen wird durch die Geometrie des Biegegesenks eng definiert – typischerweise spannend 5 bis 15-facher Rohrdurchmesser in der Biegebogenlänge. Der Rest des Rohres bleibt gerade. Das ist es, was Automobilabgassysteme, Hydraulikleitungen und strukturelle Rohrgerüste erfordern.
• Der minimale Biegeradius der Walze ist viel größer: Beim Rollbiegen können nicht die engen Biegeradien erzeugt werden, die mit dem CNC-Dorn-Rotationszugbiegen erreichbar sind. Der minimale praktische Biegeradius beim Rollenbiegen beträgt typischerweise Das 8- bis 15-fache des Rohraußendurchmessers , verglichen mit Das 1- bis 2-fache des Außendurchmessers zum CNC-Dornbiegen in geeigneten Materialien.

CNC-Steuerung für Rollbiegen

Moderne CNC-gesteuerte Drei-Walzen-Biegemaschinen steuern die Rollenposition und Vorschubgeschwindigkeit computergesteuert und ermöglichen so die Herstellung komplexer Kurvengeometrien – einschließlich konischer Abschnitte, Spiralen und Kurven mit variablem Radius – mit einer Wiederholgenauigkeit, die herkömmliche manuell eingestellte Rollenbiegemaschinen nicht erreichen können. Hierbei handelt es sich jedoch um eine CNC-Steuerung, die auf den Walzenbiegeprozess angewendet wird, und die Geometrie, die durch CNC-Walzenbiegen erzeugt werden kann, unterscheidet sich grundlegend von den lokalisierten Biegungen mit engem Radius, die von CNC-Rotationszugbiegemaschinen erzeugt werden. Die beiden Technologien ergänzen sich und sind nicht austauschbar.

CNC-Biegen vs. Induktionsbiegen

Beim Induktionsbiegen wird ein schmales Rohrband auf eine Temperatur erhitzt, bei der das Material plastisch nachgibt. Anschließend wird ein Biegemoment angelegt, um die erhitzte Zone zu verformen, während das Rohr durch die Induktionsspule geführt wird. Die erhitzte Zone kühlt schnell ab, sobald sie die Spule passiert hat, wodurch die Biegung im Material fixiert wird. Das Induktionsbiegen ist die vorherrschende Methode zum Biegen dickwandiger Rohre mit großem Durchmesser in der Öl- und Gasindustrie, in der Energieerzeugung und bei strukturellen Anwendungen.

Leistungsunterschiede

Die Unterschiede zwischen CNC-Rotationsziehbiegen und Induktionsbiegen liegen hauptsächlich im Maßstab und in der Materialfähigkeit:

• Durchmesserbereich: Das Induktionsbiegen wird für Rohrdurchmesser ab ca 50 mm bis über 1.000 mm — Das Ende dieser Baureihe mit großem Durchmesser geht völlig über die Leistungsfähigkeit einer Rotationszugbiegemaschine hinaus. CNC-Drehzugbiegen bearbeitet Durchmesser ab 6 mm bis ca. 200 mm in Standard-Produktionskonfigurationen.
• Wandstärke: Das Induktionsbiegen kann Wandstärken von verarbeiten 6 mm bis über 50 mm in Rohren aus Kohlenstoffstahl und legiertem Stahl – Dicken, die unpraktisch große Kräfte und Werkzeuge für das Rotationsziehbiegen erfordern würden. Das CNC-Rotationsziehbiegen verarbeitet Wandstärken ab 0,5 mm bis ca. 12 mm je nach Material und Durchmesser.
• Materialerwärmung und metallurgische Effekte: Beim Induktionsbiegen wird das Material erhitzt 850 bis 1.050 °C für Kohlenstoffstahl – Temperaturen, bei denen die Mikrostruktur des Materials beeinflusst wird. Zur Wiederherstellung der mechanischen Eigenschaften ist häufig eine Wärmebehandlung nach dem Biegen (Normalisieren oder Abschrecken) erforderlich. Das CNC-Rotationsziehbiegen ist ein Kaltumformungsprozess (oder nahezu kalt für Anwendungen mit erhitzten Legierungen), der die Mikrostruktur des Materials in den meisten Anwendungen nicht verändert.
• Biegeradiusbereich: Beim Induktionsbiegen entstehen typischerweise Biegungen mit großem Radius Das 3- bis 10-fache des Rohrdurchmessers oder mehr . Das CNC-Dornbiegen erzeugt Biegungen mit engem Radius 1-facher Außendurchmesser in geeigneten Materialien und Wandstärken.

Für Anwendungen, bei denen Induktionsbiegen zum Einsatz kommt – Rohrleitungssysteme, Druckbehälterstutzen, große Strukturrahmen – ist CNC-Rotationsziehbiegen keine Alternative; Es verfügt einfach nicht über die physische Kapazität, die betreffenden Rohrgrößen zu verarbeiten. Umgekehrt ist das Induktionsbiegen aufgrund seines großen Mindestradius und der hohen Kapitalkosten für Rohr- und Leitungskomponenten, die in der Automobil-, Luft- und Raumfahrt-, Medizin- und HVAC-Industrie verwendet werden, völlig ungeeignet.

CNC-Biegen vs. konventionelles Rotationsziehbiegen ohne CNC

Rotationsziehbiegen – der Prozess, bei dem ein Rohr an eine rotierende Biegematrize geklemmt und um die Matrize gezogen wird, während eine Druckmatrize und ein optionaler Dorn die Rohrgeometrie steuern – ist der gleiche grundlegende Prozess, der auch beim CNC-Biegen verwendet wird. Der entscheidende Unterschied liegt im Steuerungssystem, das den Prozess steuert.

Konventionelles (nicht CNC-gesteuertes) Rotationsziehbiegen

Herkömmliche Rotationszugbiegemaschinen verwenden mechanische Anschläge, abgestufte Skalen und vom Bediener eingestellte Einstellungen, um jede Achse zu positionieren. Der Bediener liest eine Winkelskala am Biegearm ab, beobachtet, wie sich das Material dem Zielwinkel nähert, und stoppt die Biegung an der visuell beurteilten korrekten Position. Zur Einrichtung eines neuen Teils gehören Probebiegungen, das Messen tatsächlicher Winkel und Abmessungen anhand der Zeichnung, das Anpassen von Anschlägen und Maßstäben und das Wiederholen, bis ein zufriedenstellendes Probestück hergestellt ist. Dieser Prozess erfordert normalerweise 3 bis 8 Testbiegungen pro Teilenummer bevor die Produktion beginnen kann, was Rohstoffe und Zeit verbraucht.

Wie die CNC-Steuerung denselben Prozess verändert

Der Einsatz einer CNC-Steuerung beim Rotationsziehbiegen verändert jeden Aspekt des Vorgangs:

• Einrichtung aus digitalen Daten: Das Teileprogramm wird aus den geometrischen Daten des Rohrs – Biegewinkel, Drehwinkel, Vorschublängen – generiert, die direkt aus der Konstruktionszeichnung eingegeben oder aus einer CAD-Datei importiert werden. Für die Einrichtung sind keine Testbiegungen für Teile erforderlich, die zuvor ausgeführt wurden, und das ist in der Regel der Fall 1 bis 2 Probebögen für Neuteile, im Vergleich zu 3 bis 8 für die konventionelle Einrichtung.
• Automatische Rückfederungskompensation: Die Steuerung speichert Rückfederungskompensationsdaten für jede Material- und Durchmesserkombination aus früheren Produktionsläufen und wendet automatisch die richtige Überbiegung an, um den Zielendwinkel ohne Schätzung des Bedieners zu erreichen.
• Produktionsüberwachung und statistische Prozesskontrolle: Moderne CNC-Biegemaschinen protokollieren jeden Parameter jedes Biegezyklus – tatsächlich erreichter Winkel, Vorschublänge, Drehung, Zykluszeit, Kraftdaten – und erstellen eine Produktionsdatenbank, die eine statistische Prozesskontrollanalyse (SPC) ermöglicht und die Rückverfolgbarkeit qualitätskritischer Teile in Luft- und Raumfahrt- und medizinischen Anwendungen ermöglicht.
• Kollisionssimulation vor der Produktion: CNC-Biegesoftware umfasst die virtuelle Simulation der gesamten Biegesequenz und erkennt potenzielle Kollisionen zwischen Rohr, Werkzeug und Maschinenstruktur, bevor Material geladen wird. Dies ist von entscheidender Bedeutung für komplexe, mehrfach gebogene Teile mit begrenzten Geometrien, bei denen eine in der Simulation erkannte Kollision eine beschädigte Maschine und ein Ausschusswerkstück rettet.

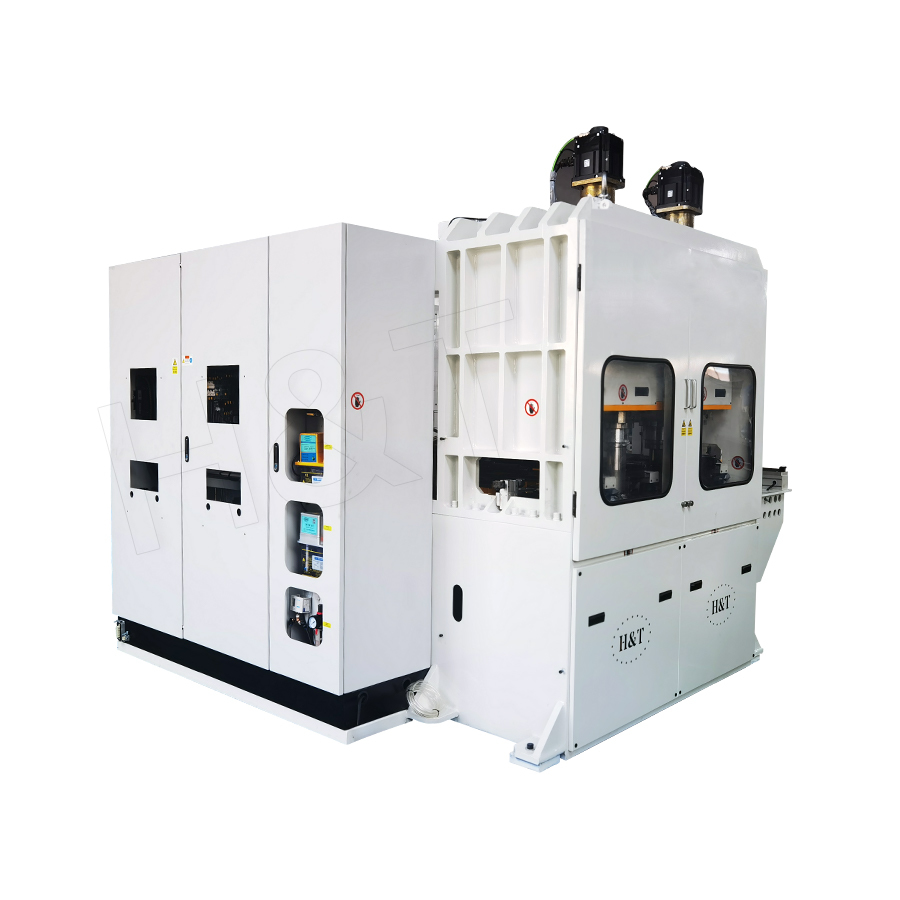

Die CNC-Biegen Maschinen der Rohr- und Profilformungsserie integrieren alle diese Funktionen – Winkelsteuerung mit geschlossenem Regelkreis, mehrachsige gleichzeitige Bewegung, Rückfederungskompensation und Produktionsdatenprotokollierung – in einer Produktionsplattform, die für Anwendungen in den Bereichen Automobil, HLK, Möbel, medizinische Geräte und Strukturrohrfertigung geeignet ist.

Rückfederung: Die zentrale Herausforderung, die CNC-Biegen besser löst als jede Alternative

Die Rückfederung – die elastische Erholung eines gebogenen Teils nach Entfernung des Biegewerkzeugs – ist die grundlegende Herausforderung bei allen Metallbiegeprozessen. Jede Biegemethode muss dieses Problem berücksichtigen, aber die Qualität und Konsistenz, mit der die Rückfederung kompensiert wird, ist ein wesentlicher Unterschied zwischen CNC- und Nicht-CNC-Methoden.

Die Physics of Springback

Beim Biegen eines Metallrohrs werden die äußeren Fasern des Querschnitts gedehnt (Zugspannung) und die inneren Fasern gestaucht. Das Material verformt sich plastisch in den Zonen, die die Streckgrenze überschreiten, aber elastische Verformungsenergie wird in der gesamten gebogenen Zone gespeichert – auch in den plastisch deformierten Bereichen. Wenn die Biegelast entfernt wird, führt diese elastische Energie dazu, dass sich das Material teilweise wieder in seine ursprüngliche gerade Konfiguration zurückbildet: Der Biegewinkel nimmt ab. Die Höhe der Rückfederung hängt ab von:

• Materialstreckgrenze — Materialien mit höherer Streckgrenze federn stärker zurück, da ein größerer Anteil der Verformung elastisch ist
• Elastizitätsmodul (E-Modul) — Bei einer gegebenen Streckgrenze führt ein höherer Elastizitätsmodul zu einer stärkeren Rückfederung
• Biegeradius relativ zum Rohrdurchmesser — Engere Radien (kleineres Verhältnis von Biegeradius zu Durchmesser) führen zu einer geringeren Rückfederung, da sich ein größerer Anteil des Querschnitts plastisch verformt
• Wandstärke — Dünnere Wände weisen im Verhältnis zur Tiefe der plastischen Zone eine geringere elastische Feder auf und federn proportional weniger zurück

Rückfederungsvariation zwischen Materialchargen

Selbst wenn Material vom gleichen Lieferanten mit der gleichen Spezifikation gekauft wird, sind Schwankungen der Streckgrenze zwischen den Produktionschargen unvermeidbar. Typische Werkszertifikate für Baustahlrohre geben die Streckgrenze in einem bestimmten Bereich an – S275-Stahl hat beispielsweise eine spezifizierte Mindeststreckgrenze von 275 MPa, kann aber tatsächlich eine Streckgrenze irgendwo dazwischen haben 275 MPa bis 420 MPa abhängig von den spezifischen Wärme- und Walzparametern. Diese Variation führt zu entsprechenden Variationen in der Rückfederung – eine Charge am oberen Ende des Ertragsbereichs kann zurückfedern 2 bis 3 Grad mehr als eine Charge am unteren Ende für den gleichen nominellen Biegewinkel, ein Unterschied, der sofort sichtbar und oft maßlich nicht akzeptabel ist.

Beim manuellen und konventionellen hydraulischen Biegen erfordert diese Variation von Charge zu Charge, dass der Bediener jedes Mal, wenn eine neue Materialcharge geladen wird, Testbiegungen erstellt und die Überbiegeeinstellung manuell anpasst. Beim CNC-Biegen mit Winkelrückmeldung im geschlossenen Regelkreis erkennt das System automatisch die tatsächliche Rückfederung jeder einzelnen Biegung auf der Grundlage des gemessenen Winkels bei vollem Werkzeugeingriff und passt die Überbiegung dynamisch an – wodurch Chargenschwankungen innerhalb der Produktion ohne manuellen Eingriff ausgeglichen werden.

Rückfederung in hochfesten und fortschrittlichen Materialien

Die challenge of springback is most severe in high-strength materials — advanced high-strength steel (AHSS) grades, titanium alloys, and precipitation-hardened stainless steels — where yield strengths of 600 MPa bis über 1.500 MPa erzeugen Rückfederungswinkel, die möglicherweise ein Überbiegen erfordern 10 bis 25 Grad oder mehr um eine 90-Grad-Endbiegung zu erreichen. Um dies beim manuellen oder konventionellen Biegen zu bewältigen, sind umfangreiche empirische Entwicklungen von Überbiegetabellen und eine strenge Eingangsprüfung des Materials erforderlich. Das CNC-Biegen mit Winkelrückmeldung verwaltet dies zuverlässig über das Steuerungssystem und macht das CNC-Biegen zur Basistechnologie für das Präzisionsbiegen fortschrittlicher hochfester Materialien in Automobilkarosseriestrukturen und Luft- und Raumfahrtkomponenten.

Multi-Stack-Tooling und Rechts-Links-Biegung: Funktionen, die nur fortschrittliche CNC-Maschinen bieten

Über die grundlegenden Vorteile in Bezug auf Steuerungspräzision und Wiederholbarkeit hinaus bieten fortschrittliche CNC-Biegemaschinen Werkzeugkonfigurationsoptionen, die mit Nicht-CNC-Methoden entweder unmöglich oder höchst unpraktisch sind.

Multi-Stack-Werkzeuge

Einige Rohrkomponenten erfordern Biegungen mit unterschiedlichen Radien am selben Teil – zum Beispiel eine Autoabgasanlage, die eine Biegung mit engem Radius in einem engen Unterbodenabschnitt und eine Krümmung mit größerem Radius in einem exponierten Abschnitt erfordert. Mehrstöckige CNC-Biegemaschinen tragen zwei bis fünf komplette Biegematrizensätze gleichzeitig auf einem gemeinsamen Biegekopf. Das CNC-Programm legt fest, welcher Matrizenstapel für jede Biegung in der Sequenz aktiviert werden soll, und die Maschine wechselt zwischen den Biegungen automatisch zur richtigen Matrize. Das gesamte komplexe Teil wird in einem einzigen Maschinenzyklus ohne Umspannen des Teils hergestellt. Für diese Fähigkeit gibt es kein Äquivalent zum manuellen oder konventionellen Biegen – die Herstellung desselben Teils mit anderen Mitteln würde mehrere separate Biegevorgänge auf verschiedenen Maschinen mit manueller Neupositionierung zwischen den Biegungen erfordern, was das Risiko kumulativer Maßfehler vervielfacht.

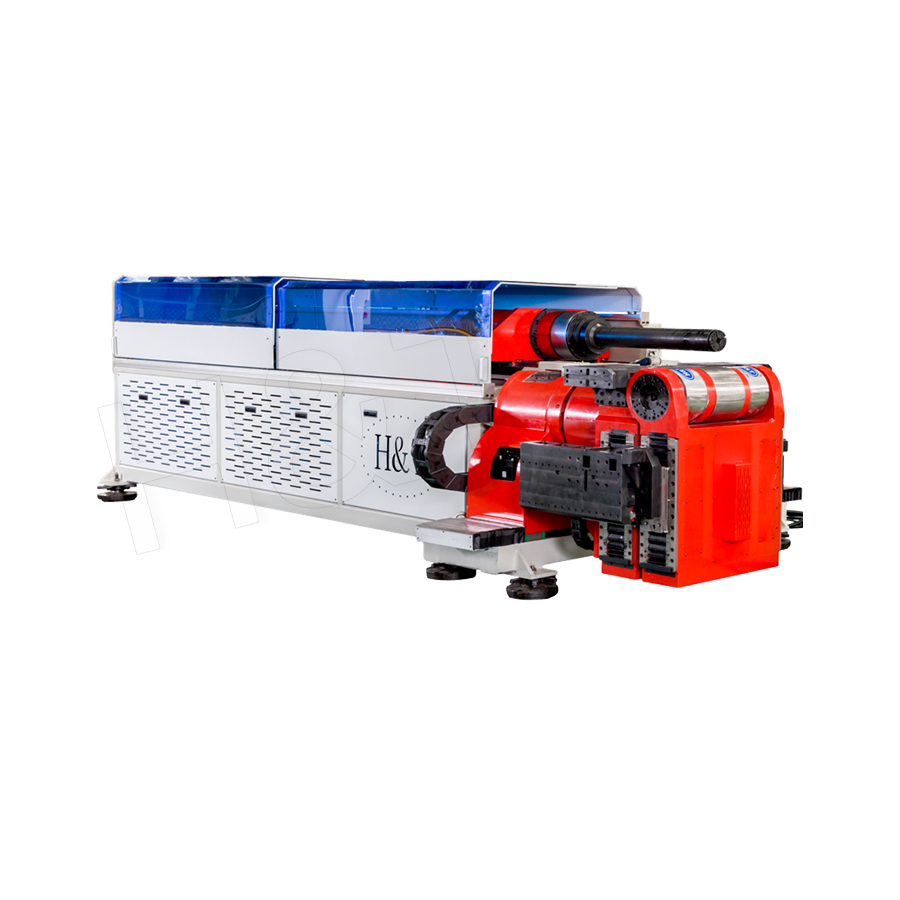

Rechts-Links-Biegung

Herkömmliche Rotationszugbiegemaschinen biegen nur in eine Richtung – normalerweise rechtshändig (im Uhrzeigersinn, wenn man von der Materialzufuhrrichtung ausgeht). Komponenten mit sowohl Rechts- als auch Linksbiegungen – etwa S-Biegungen oder Teile, die ihre Richtung im dreidimensionalen Raum umkehren – erfordern normalerweise, dass das Teil entfernt, Ende für Ende gedreht und in einer zweiten Aufspannung erneut gebogen wird. Rechts-Links-CNC-Biegemaschinen verfügen sowohl über Rechts- als auch Linksbiegekopfkonfigurationen und wechseln programmgesteuert zwischen diesen. Das Ergebnis ist, dass komplexe dreidimensionale Rohrgeometrien fertiggestellt werden können, die gegenläufige Biegungen erfordern in einem einzigen ununterbrochenen Maschinenzyklus Dadurch entfallen Fehler bei der erneuten Montage und das Risiko einer Beschädigung bei der Handhabung eines Prozesses mit zwei Aufspannungen.

Vollelektrisches CNC-Biegen

Moderne CNC-Biegemaschinen verwenden für alle Achsen zunehmend vollelektrische Servoantriebssysteme anstelle von Hydraulikantrieb. Vollelektrische CNC-Biegemaschinen bieten gegenüber hydraulischen CNC-Maschinen mehrere Vorteile:

• Höhere Positionierungsgenauigkeit: Servomotor- und Kugelumlaufspindelantriebssysteme erreichen eine Positionierungswiederholgenauigkeit von plus oder minus 0,01 mm oder besser , verglichen mit plus or minus 0.05 to 0.1 mm for hydraulic systems with proportional valve control
• Schnellere Zykluszeiten: Elektrische Servoachsen beschleunigen und verzögern schneller als hydraulische Aktuatoren und verkürzen so die Positionierungszeit zwischen den Biegungen 20 bis 40 % in Anwendungen mit mehreren Biegezyklen ( Quelle: International Journal of Advanced Manufacturing Technology, Guo et al., 2020 )
• Geringerer Energieverbrauch: Servoantriebe verbrauchen Energie nur während der Bewegung (regeneratives Bremsen, um beim Abbremsen Energie zurückzugewinnen), wohingegen hydraulische Systeme kontinuierlich den vollen Pumpendruck aufrechterhalten. Energieeinsparungen von 30 bis 60 % pro Maschine wurden in Produktionsvergleichen angegeben ( Quelle: Journal of Cleaner Production, Joshi et al., 2019 )
• Eliminierung von Hydrauliköl: Vollelektrische Maschinen eliminieren das Brandrisiko, die Entsorgungskosten und den Wartungsaufwand von Hydraulikölsystemen, was in sauberen Fertigungsumgebungen wie der Herstellung von Rohren für medizinische Geräte und Lebensmittelausrüstung von Bedeutung ist

Branchenanwendungen, bei denen CNC-Biegen die einzig praktikable Methode ist

In mehreren Branchen sind die Anforderungen an Qualität, Wiederholbarkeit und Rückverfolgbarkeit von Rohr- und Leitungskomponenten so hoch, dass das CNC-Biegen nicht nur eine bevorzugte Methode ist, sondern die einzige Methode, mit der die Spezifikationen erfüllt werden können.

Automobilbau

Die moderne Automobilproduktion arbeitet mit Just-in-Time-Lieferplänen und einem Teilebestand von nahezu Null. Jedes Auspuffrohr, jede Kraftstoffleitung, jedes Bremsrohr, jedes Klimarohr und jede strukturelle Rohrkomponente muss genau zur Montagevorrichtung passen – Maßabweichungen, die eine manuelle Anpassung am Montagepunkt erfordern, stören die Produktionslinie und sind wirtschaftlich inakzeptabel. Biegespezifikationen für Automobilrohre erfordern typischerweise Winkeltoleranzen von plus oder minus 0,3 bis 0,5 Grad und lineare Toleranzen von plus oder minus 0,5 mm Bei Fertigteilen sind die Toleranzen in der Produktion nur mit CNC-Rundziehbiegen erreichbar. Die Automobilindustrie ist mit einem Anteil von ca. der größte Einzelanwender der CNC-Rohrbiegetechnik 45 % der CNC-Biegemaschineninstallationen weltweit ( Quelle: Mordor Intelligence, Marktbericht für CNC-Biegemaschinen, 2022 ).

Luft- und Raumfahrt und Verteidigung

Hydrauliksystemschläuche in Flugzeugen müssen den AS9100-Qualitätsmanagementanforderungen genügen und in der Regel Anforderungen an die Materialrückverfolgbarkeit erfüllen, die jeden Produktionsdatensatz mit der spezifischen Materialerwärmung und dem verwendeten Maschinenprogramm verknüpfen. Die vollständige Produktionsdatenprotokollierungsfunktion moderner CNC-Biegemaschinen – Aufzeichnung des tatsächlichen Biegewinkels, der tatsächlichen Drehung, der Zykluszeit und der Bediener-ID für jede Biegung an jedem Teil – ermöglicht diese Rückverfolgbarkeit ohne manuelle Dokumentation. Spezifikationen für Hydraulikrohre in der Luft- und Raumfahrt erfordern üblicherweise Winkeltoleranzen von plus oder minus 0,2 Grad und Abweichungsprüfungen vom Sollmaß bei der Montage, die nur mit der CNC-Produktion möglich sind.

Medizinische Ausrüstung

Schlauchkomponenten in medizinischen Geräten – Rahmen von bildgebenden Geräten, Strukturen von Operationstischen, Patientenhandhabungsgeräten – müssen aus nachweislich sauberen Materialien hergestellt, ohne Schmierstoffe gebogen werden, die medizinische Umgebungen verunreinigen könnten, und ihre Abmessungen anhand strenger Spezifikationen überprüft werden. Vollelektrische CNC-Biegemaschinen, die ohne Hydrauliköl arbeiten, sind die geeignete Produktionstechnologie für diese Umgebung, und die vollständige Programmrückverfolgbarkeit der CNC-Produktion unterstützt die von FDA 21 CFR Part 820 und ISO 13485 geforderte Dokumentation der Designhistorie.

HVAC und Kühlung

Das Biegen von Kupferrohren für HVAC-Verdampfer- und Kondensatorschlangen erfordert die gleichmäßigen Biegungen mit engem Radius, die nur durch CNC-Dornbiegen in dünnwandigen Kupferrohren ohne Ovalitätsfehler erzeugt werden können, die den Kältemittelfluss einschränken würden. Hochgeschwindigkeits-CNC-Kupferrohrbiegemaschinen für die HVAC-Spulenproduktion erreichen Taktraten von bis zu 600 Biegungen pro Stunde auf automatisierten Mehrkopfmaschinen – Produktionsraten, die manuelles oder herkömmliches Biegen nicht erreichen kann.

Wahl zwischen CNC-Biegen und alternativen Methoden: Ein Entscheidungsrahmen

Die Auswahl der geeigneten Biegemethode für eine bestimmte Anwendung erfordert die gleichzeitige Bewertung mehrerer Faktoren. Die folgende Tabelle bietet einen strukturierten Entscheidungsrahmen basierend auf den wichtigsten Auswahlkriterien.
